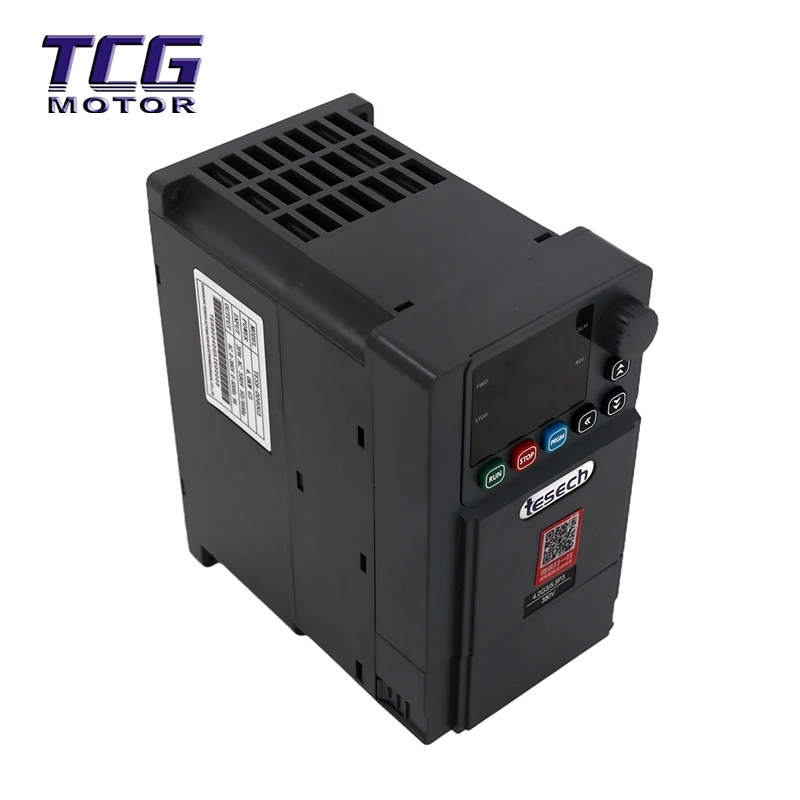

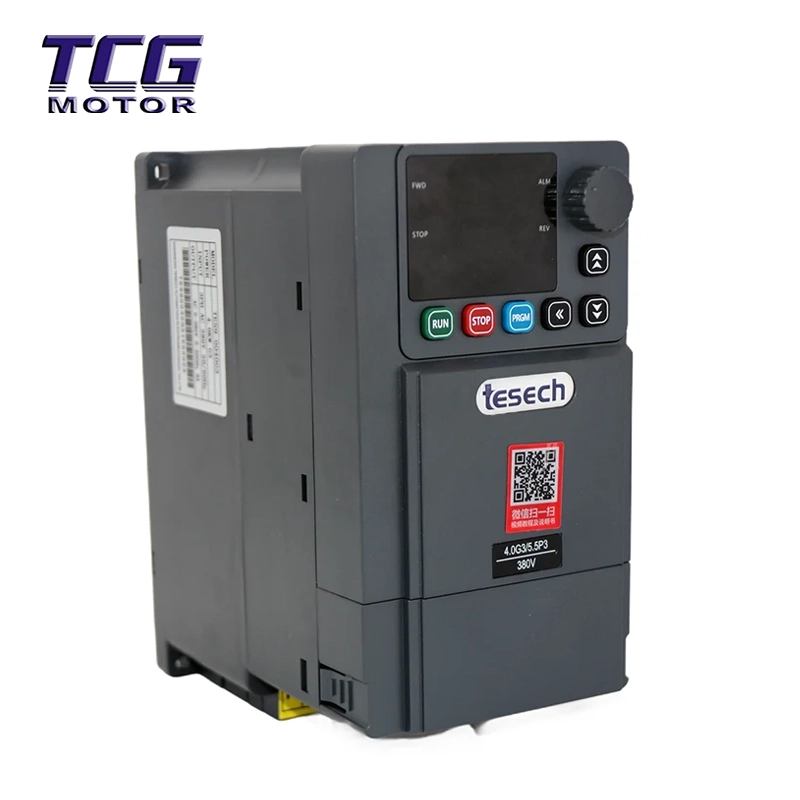

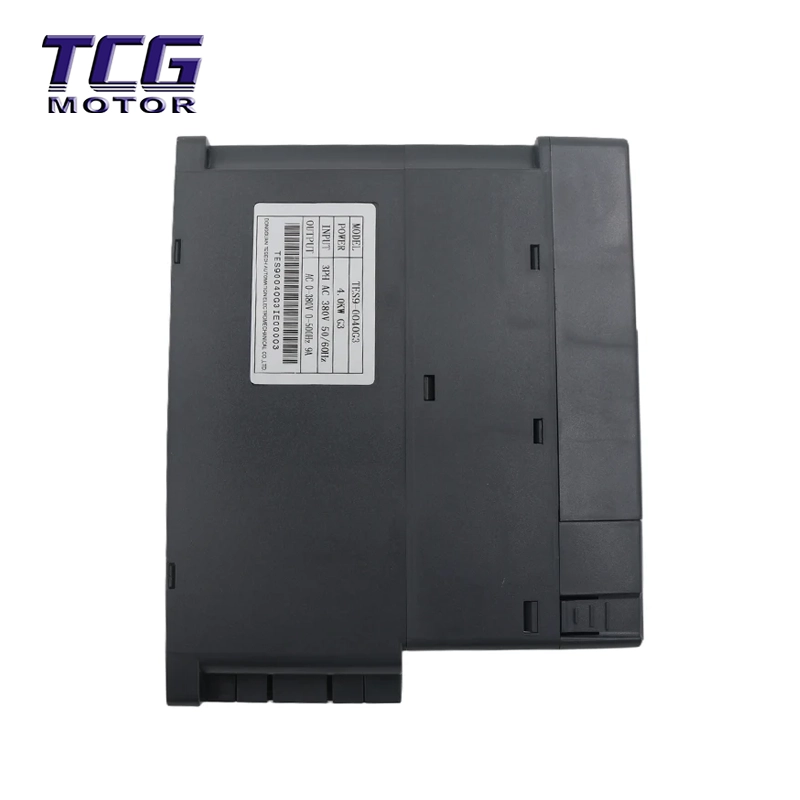

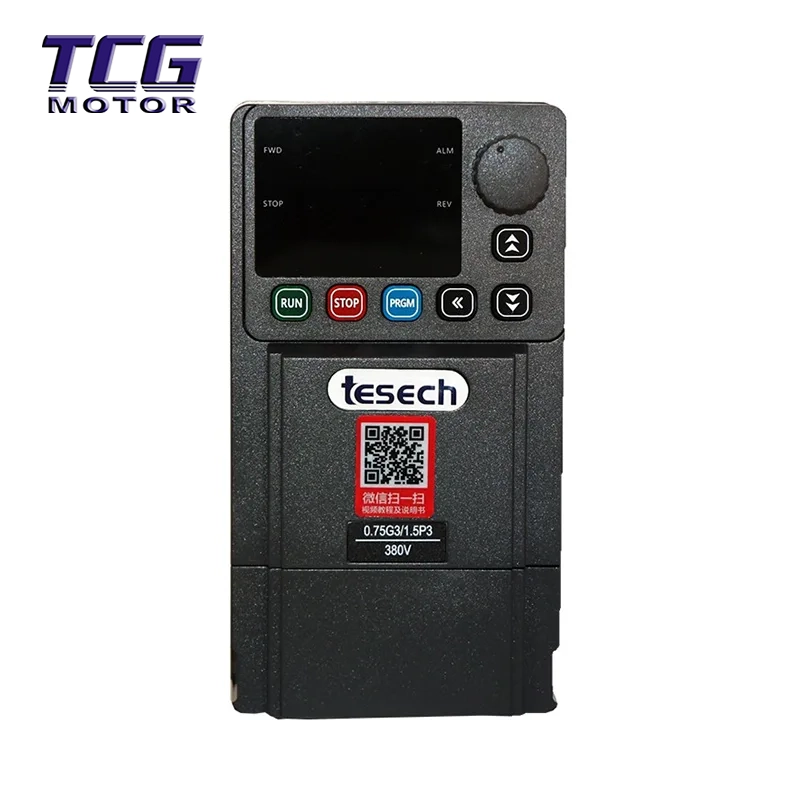

Azionamento a frequenza variabile serie 900G

Rispetto ai convertitori di frequenza più piccoli o a funzione singola, l'azionamento a frequenza variabile serie 900G eccelle in termini di adattabilità all'ambiente industriale e prestazioni di controllo:

Copertura completa della gamma di potenza per scenari pesanti: offre vari fattori di forma da A00 a A12, coprendo uscite di potenza da 0,75 kW a 630 kW. Progettato specificatamente per apparecchiature industriali che richiedono una forte potenza in uscita, risolve i problemi di elevata corrente di avviamento e di difficile controllo dei motori ad alta potenza.

Controllo vettoriale per coppia elevata a basse velocità: supporta SVC con un rapporto di velocità fino a 1:100, fornendo il 150% della coppia nominale anche a 0,5 Hz, garantendo avviamenti per carichi pesanti fluidi e senza urti.

Controllo multipompa per l'integrazione del sistema: la logica avanzata di fornitura idrica integrata supporta una modalità di controllo multipompa da 1 a 5, azionando direttamente complessi sistemi di fornitura idrica a pressione costante senza la necessità di un controller PLC aggiuntivo.

Controllo multipompa per l'integrazione del sistema: la logica avanzata di fornitura idrica integrata supporta una modalità di controllo multipompa da 1 a 5, azionando direttamente complessi sistemi di fornitura idrica a pressione costante senza la necessità di un controller PLC aggiuntivo.

Protezione e dissipazione del calore di livello industriale: l'azionamento a frequenza variabile serie 900G adotta un design del condotto dell'aria indipendente e un grado di protezione IP20, resistendo efficacemente all'intrusione di polvere negli ambienti industriali. In combinazione con una ventola intelligente con controllo della temperatura, garantisce un funzionamento stabile per periodi prolungati.

Comunicazione full-port e rete intelligente: la configurazione standard include il protocollo di comunicazione Modbus-RTU e supporta un'interfaccia RS485, consentendo una facile integrazione con i sistemi di monitoraggio del computer host per lo scambio di dati in tempo reale nell'automazione di fabbrica.

Parametri tecnici del prodotto

Settori applicativi e scenari

L'azionamento a frequenza variabile serie 900G, con la sua elevata densità di potenza e l'ampia logica di applicazione, è ampiamente utilizzato nei seguenti campi:

Energia e municipalità: stazioni di pompaggio dell'acqua ad alta potenza e pressione costante, sistemi di trattamento delle acque reflue, ventilatori a tiraggio indotto.

Produzione di macchinari: azionamenti per mandrini di macchine utensili CNC, macchine per stampaggio a iniezione, estrusori, macchine per l'imballaggio.

HVAC: pompe di circolazione dell'acqua per il condizionamento dell'aria centralizzato, ventilatori per torri di raffreddamento, sistemi HVAC.

Energia e estrazione mineraria: azionamenti ausiliari per paranchi da miniera, nastri trasportatori, compressori.

Istruzioni per l'installazione e l'uso

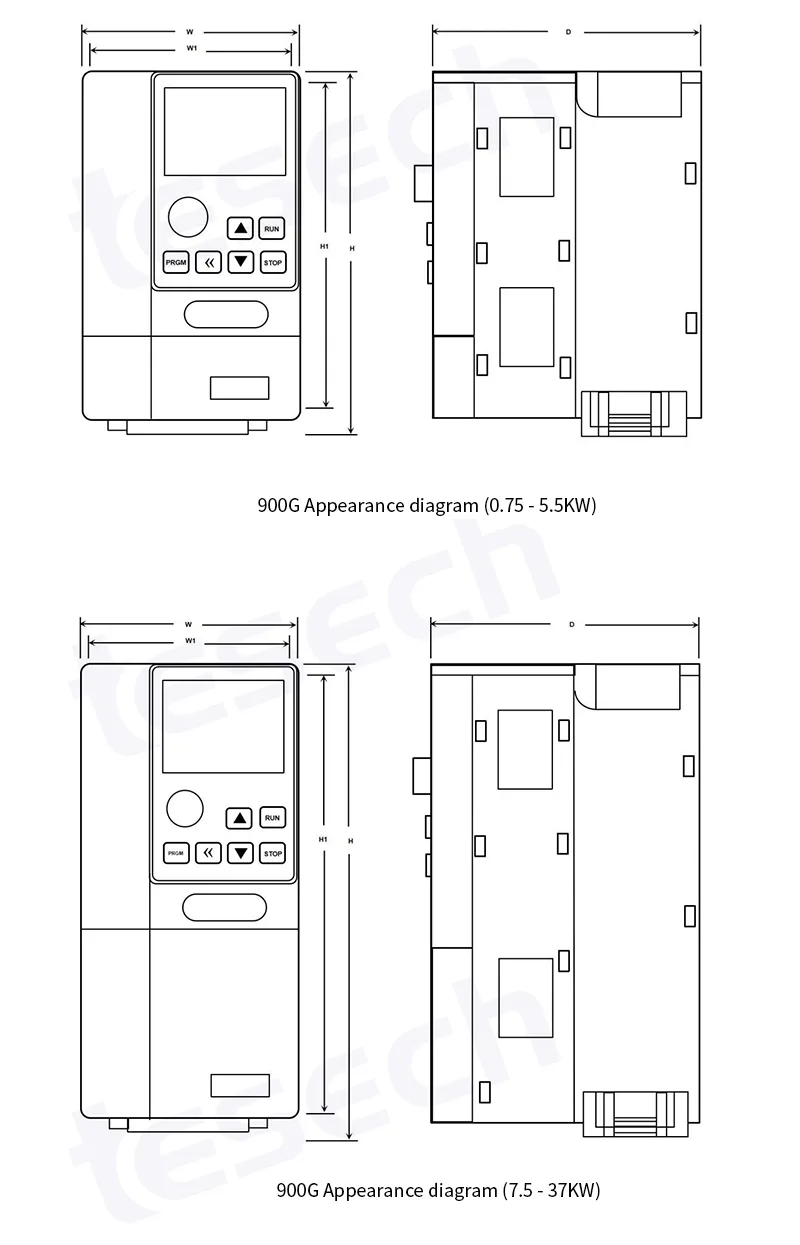

1. Installazione meccanica

Installazione verticale: deve essere installato verticalmente su una superficie metallica piana, garantendo un flusso d'aria senza ostacoli per la dissipazione del calore.

Spazio per la dissipazione del calore: deve essere fornito spazio sufficiente verticalmente sopra e sotto (A≥10 mm, B≥200 mm per 0,75-22 kW). È severamente vietato bloccare l'ingresso dell'aria.

Requisiti ambientali: la temperatura ambiente deve essere compresa tra -10°C e +40°C (è necessario un declassamento sopra i 40°C). Per altitudini superiori a 1.000 metri è necessario un declassamento.

2. Collegamenti elettrici

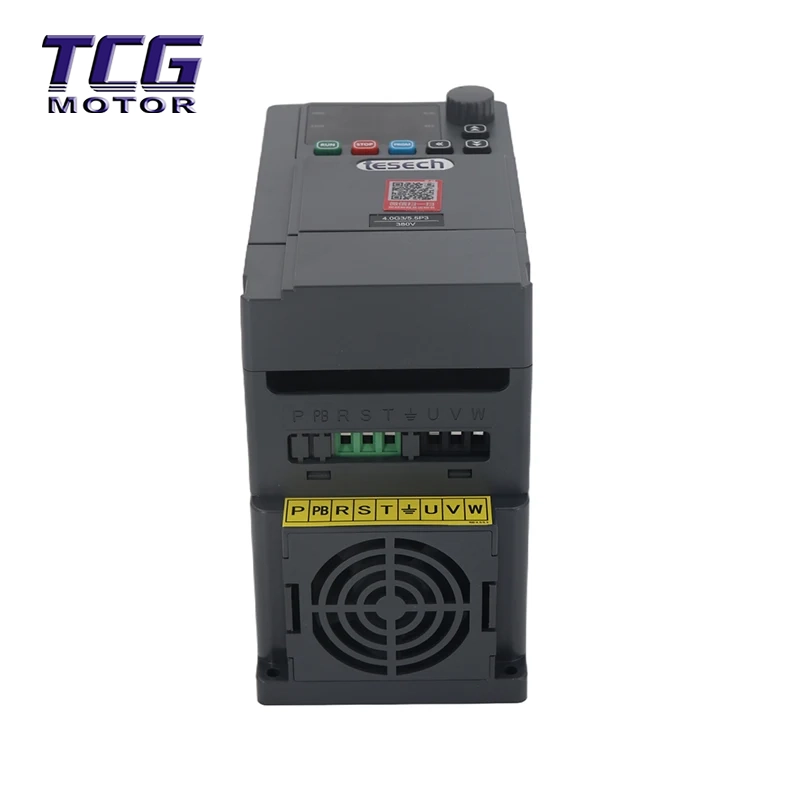

Circuito principale: R/S/T collegato all'alimentazione trifase, U/V/W collegato al motore. È severamente vietato invertire i collegamenti!

Unità di frenatura: 0,75KW~5,5KW ha un'unità di frenatura integrata e richiede un resistore di frenatura esterno (collegato al terminale +/PB); 7,5KW e superiori richiedono un'unità di frenatura esterna.

Messa a terra: il terminale PE deve essere collegato a terra in modo affidabile e la resistenza di terra deve essere conforme alle normative locali.

3. Procedura di debug rapida

1). Reset parametri: impostare F0-24 = 1 per ripristinare le impostazioni di fabbrica.

2). Parametri motore: impostare da F8-00 (potenza) a F8-04 (velocità) in base alla targhetta.

3). Identificazione parametro: impostare F8-07 per eseguire l'identificazione statica o dinamica (richiesto per il controllo vettoriale per ottenere una coppia ottimale).

4). Controllo operativo: impostare F0-00 per selezionare il canale operativo (0: Pannello, 1: Terminale, 2: Comunicazione).

5). Setpoint frequenza: impostare F0-01 per selezionare la sorgente di frequenza.

Domande frequenti

D1: Qual è la differenza tra l'azionamento a frequenza variabile serie 900G e il precedente modello mini (900M)?

R: TES 900G è un inverter per uso generale con una gamma di potenza più ampia (fino a 630 kW), porte I/O più ricche (5 canali DI, 2 canali AI) e potenti prestazioni di controllo vettoriale, che lo rendono adatto a scenari di controllo industriale complessi. Il modello mini 900M, d'altra parte, è tipicamente progettato per semplici applicazioni a basso consumo (<2,2KW) e ha meno porte.

D2: L'azionamento a frequenza variabile serie 900G supporta il controllo della fornitura idrica multi-pompa?

R: Sì. La serie 900G dispone di una logica PID completa integrata. Impostando i parametri F0-26 e F5, è possibile ottenere il controllo multi-pompa da 1 a 5, comprese varie modalità come "una in uso, una in standby", "controllo master-slave" e "controllo sincrono", consentendo la realizzazione di sistemi di approvvigionamento idrico complessi senza un controller esterno.

D3: Cos'è il controllo SVC? Perché è necessaria l'identificazione dei parametri?

R: SVC (Speed ​​Sensorless Vector Control) consente all'inverter di controllare con precisione la coppia del motore anche senza encoder. L'identificazione dei parametri del motore (F8-07) consente all'inverter di "apprendere" i parametri interni del motore (come resistenza e induttanza), ottenendo così un'uscita a bassa frequenza e coppia elevata (0,5 Hz/150%). Senza identificazione, l'inverter funzionerà solo in modalità V/F normale, riducendo la sua capacità di carico pesante.

Q4: Cosa devo fare se il pannello visualizza "Err14" che indica che il modulo si sta surriscaldando?

R: "Err14" indica che la temperatura del modulo inverter è troppo alta. Si prega di verificare: 1. Il carico è troppo pesante o è rimasto bloccato per molto tempo? 2. La ventola di raffreddamento è danneggiata o il condotto dell'aria è ostruito dalla polvere? 3. La temperatura ambiente è superiore a 40°C (richiede un declassamento o una migliore ventilazione)? 4. La frequenza portante F0-13 è impostata troppo alta (la frequenza portante può essere opportunamente ridotta per diminuire la generazione di calore)?

Q5: Come prolungare la durata dell'inverter in ambienti difficili?

R: Si consiglia di pulire regolarmente la polvere dalla ventola di raffreddamento e dal condotto dell'aria (ogni 6-12 mesi); in ambienti molto polverosi (livello di inquinamento > 2), il convertitore di frequenza deve essere installato in un armadio protettivo con grado di protezione IP54 o superiore; se conservato per un lungo periodo (più di 1 anno), il trattamento di invecchiamento pre-carica deve essere eseguito secondo il manuale di istruzioni prima dell'uso.
