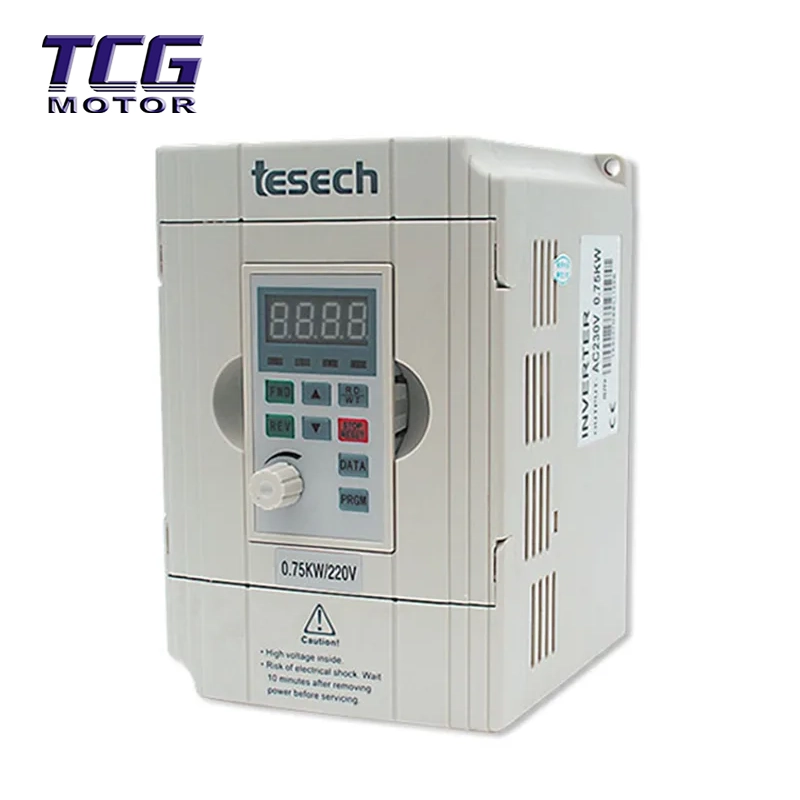

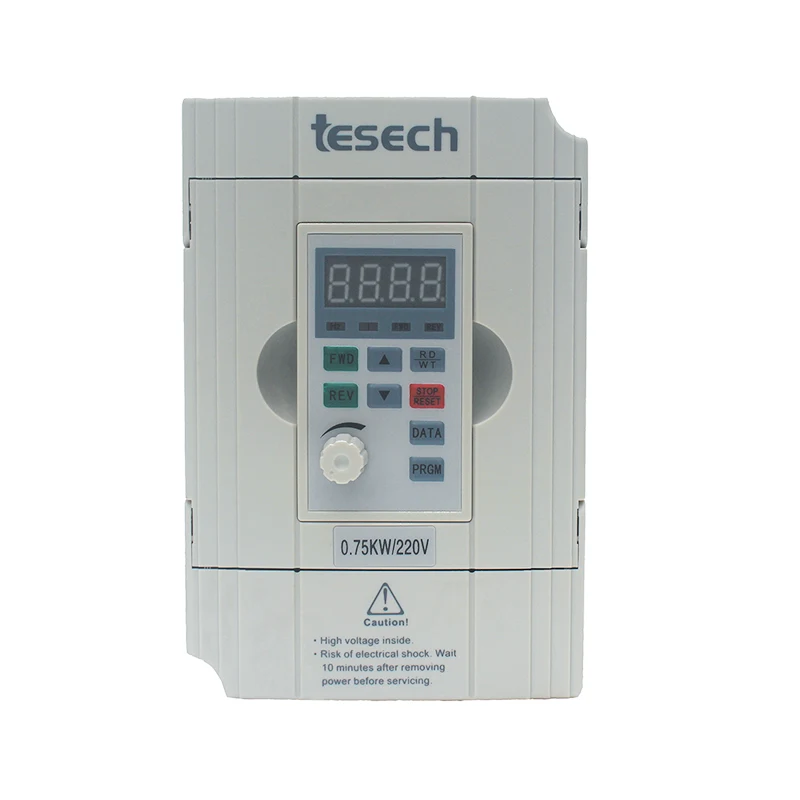

Azionamento a frequenza variabile per uso generale da 0,75 kW

L'azionamento a frequenza variabile per uso generale da 0,75 kW presenta significativi vantaggi differenziati di livello industriale:

Nucleo vettoriale, coppia elevata a bassa frequenza: adotta esclusivamente l'algoritmo di controllo vettoriale SVC, supportando l'autoidentificazione dei parametri del motore (sintonizzazione stazionaria/completa) anche a una potenza di 0,75 kW. Rispetto ai normali inverter V/F, offre una coppia più stabile alle basse velocità, evitando problemi come "impossibilità di muoversi" o "fluttuazioni di velocità".

Piattaforma unificata per tutte le gamme di potenza: possiede la stessa logica di controllo industriale degli inverter di media e alta potenza. Supporta il controllo del processo PID, la programmazione a più velocità (16 velocità) e le funzioni PLC di base, consentendo processi automatizzati complessi anche a 0,75 kW, non solo la semplice regolazione della velocità di avvio-arresto.

Design di protezione di livello industriale: utilizzando una struttura a guscio in ferro montata a parete (tipo A/tipo M), offre una dissipazione del calore superiore rispetto ai mini inverter con guscio in plastica, resistendo efficacemente alla polvere e alle interferenze elettromagnetiche negli ambienti industriali, garantendo un funzionamento continuo affidabile 24 ore su 24, 7 giorni su 7.

Comunicazione full-port, scalabilità futura: interfaccia di comunicazione RS-485 standard (supporta il protocollo Modbus-RTU), anche un dispositivo autonomo da 0,75KW può essere facilmente collegato a un sistema di monitoraggio del computer host e un'interfaccia è riservata alle applicazioni Industrial Internet of Things (IIoT).

Parametri tecnici del prodotto

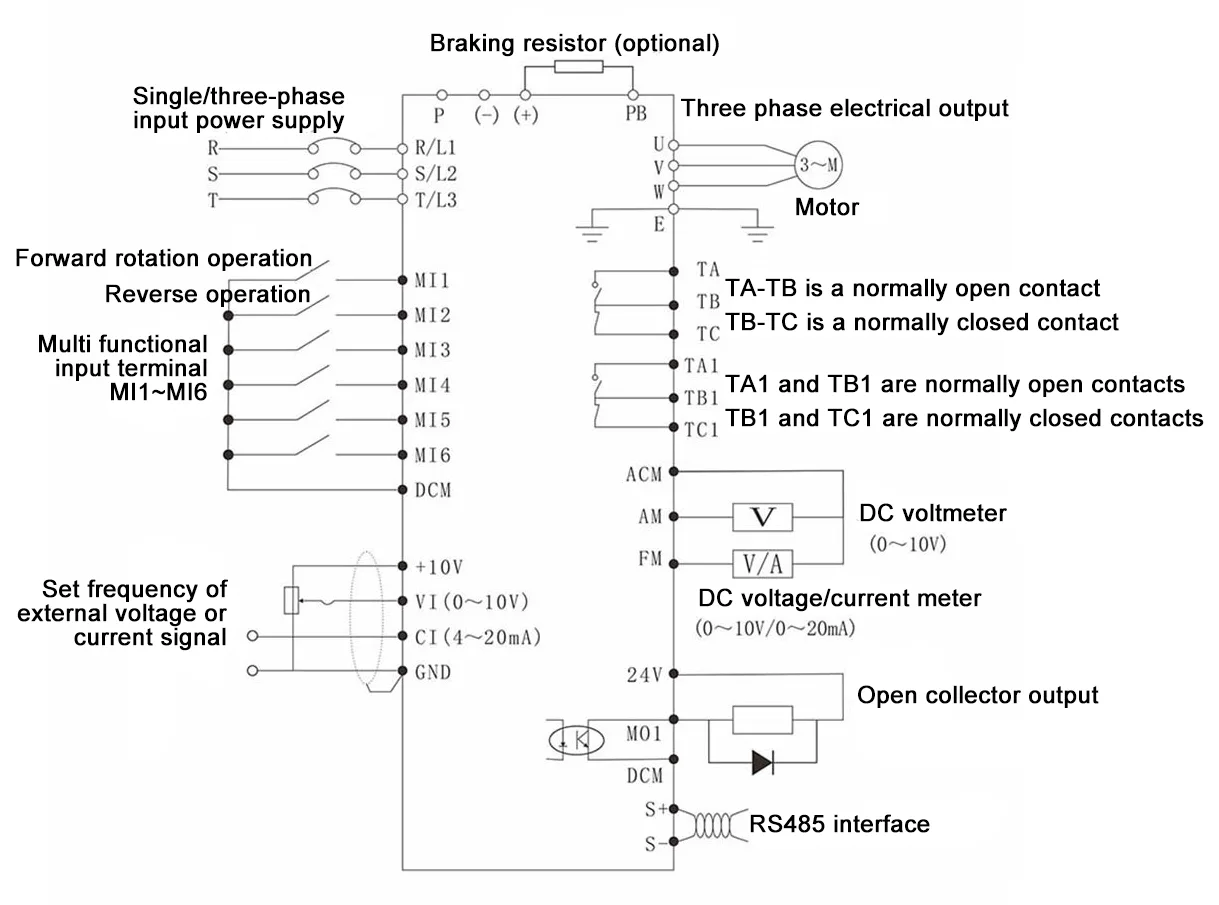

Schema elettrico di base

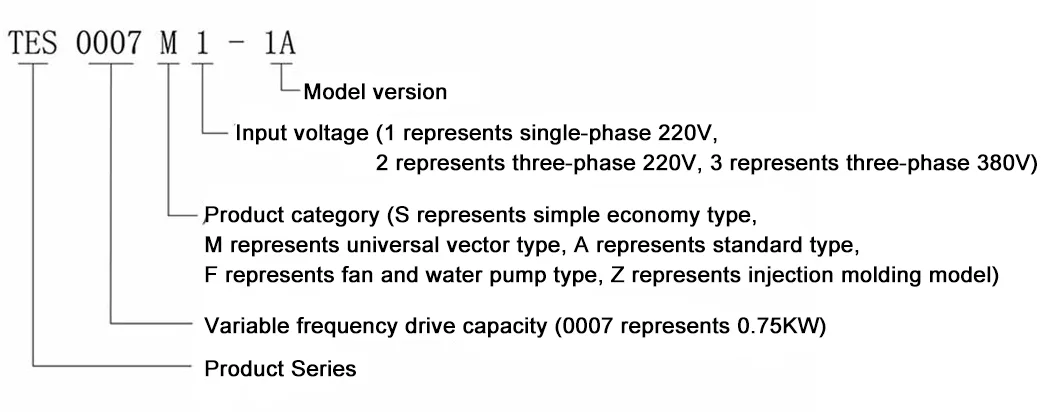

Descrizione del modello del prodotto

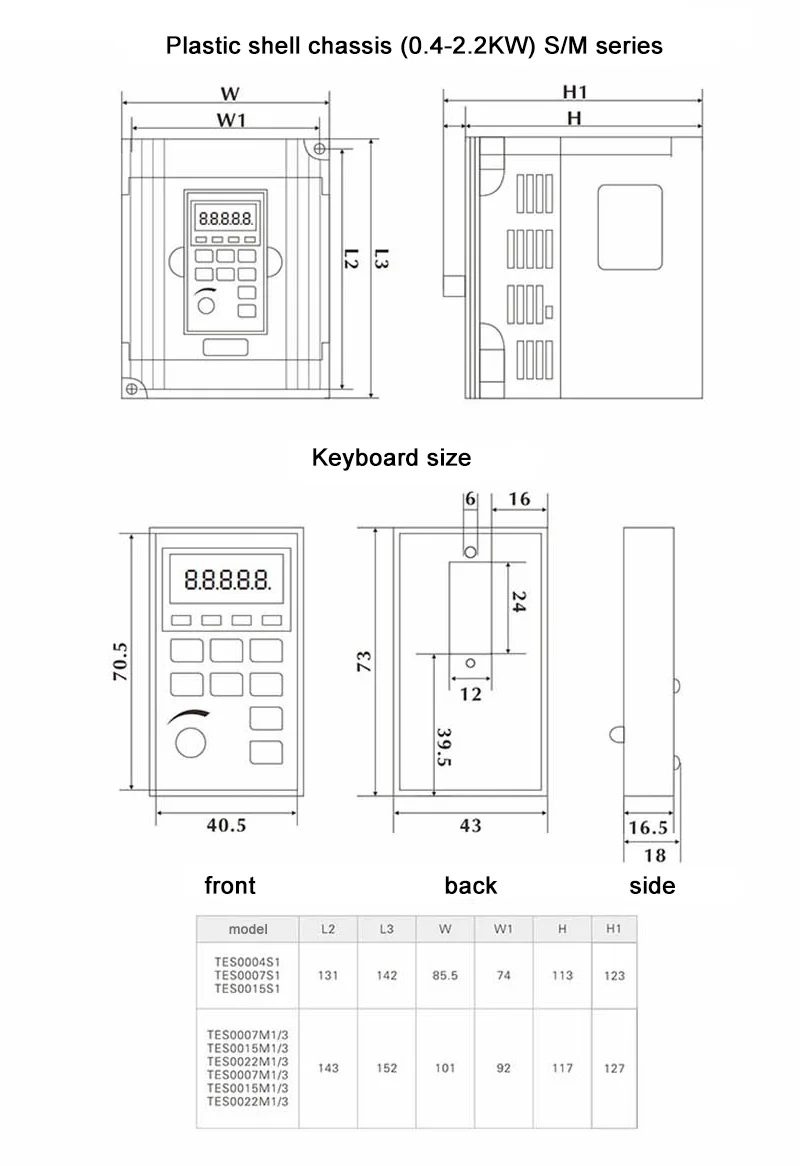

Disegno di assieme del prodotto

Settori applicativi e scenari

L'azionamento a frequenza variabile per uso generale da 0,75 kW, con la sua coppia elevata e l'elevata affidabilità, è ampiamente utilizzato nei seguenti campi:

Macchinari di precisione: macchine per incidere a controllo numerico, piccole rettificatrici, macchine per l'imballaggio, miscelatori.

Apparecchiature per l'automazione: sistemi di nastri trasportatori, sistemi di controllo di porte automatiche, macchine da stampa.

HVAC e fornitura idrica: piccoli ventilatori centralizzati per il condizionamento dell'aria, controllo della pompa ausiliaria per sistemi di fornitura idrica a pressione costante.

Stampa e tintura tessile: piccole macchine da disegno, apparecchiature per l'avvolgimento (grazie alle sue eccellenti capacità di controllo della coppia).

Istruzioni per l'installazione e l'uso

1. Installazione meccanica

Requisiti ambientali: la temperatura ambiente deve essere controllata tra -10°C e +50°C e l'umidità deve essere inferiore al 90% di umidità relativa (senza condensa).

Riserva di spazio: per l'installazione a parete, è necessario riservare almeno 100 mm di spazio di ventilazione sopra e sotto la macchina. Non bloccare l'ingresso dell'aria.

2. Collegamento elettrico

Circuito principale: collegare l'ingresso di alimentazione ai terminali di alimentazione (R/S/T) e collegare il motore ai terminali del motore (U/V/W). Il collegamento inverso è severamente vietato!

Configurazione di frenatura: il modello da 0,75 kW in genere ha un'unità di frenatura integrata. Per una frenatura rapida, collegare un resistore di frenatura esterno (collegato ai terminali P/+ e PB).

3. Procedura di debug rapida

1). Reset parametri: impostare F0-27 = 3 per ripristinare le impostazioni di fabbrica.

2). Impostazione dei parametri del motore: impostare F2-01 (potenza) su F2-05 (velocità) in base alla targa del motore.

3). Selezionare la modalità di controllo: impostare F0-01 = 0 per selezionare il controllo vettoriale (SVC) o F0-01 = 2 per selezionare il controllo V/F.

4). Identificazione dei parametri (consigliata): impostare F2-11 = 2 (Tuning completo) o 1 (Tuning statico) e premere il pulsante Run per consentire all'inverter di apprendere automaticamente i parametri del motore.

5). Test di funzionamento: controllare l'avvio/arresto tramite il pulsante RUN sul pannello o sui terminali esterni e regolare il potenziometro o i pulsanti per impostare la frequenza.

Domande frequenti

D1: L'azionamento a frequenza variabile per uso generale da 0,75 kW può avviare un carico pesante?

R: Assolutamente. L'azionamento a frequenza variabile per uso generico da 0,75 kW supporta il controllo vettoriale (SVC), con coppia di avviamento fino al 150%. Per apparecchiature pesanti come miscelatori o frantoi con una potenza di 0,75 kW, si consiglia di impostare i parametri sulla targa del motore nel gruppo F2 ed eseguire l'identificazione dei parametri del motore in F2-11 per ottenere prestazioni ottimali di coppia a bassa velocità.

Q2: Questo inverter è dotato di un resistore di frenatura integrato?

R: Secondo le specifiche tecniche del manuale, i modelli da 37KW e inferiori (incluso 0,75KW) hanno un'unità di frenatura integrata. Gli utenti devono solo acquistare un resistore di frenatura esterno e collegarlo ai terminali P(+) e PB; non è necessaria alcuna unità di frenatura aggiuntiva, con un risparmio sui costi di installazione.

Q3: Come controllare la rotazione avanti e indietro del motore?

Puoi controllarlo in diversi modi:

Controllo del pannello: premere direttamente il pulsante FWD (avanti) o REV (indietro) sul pannello operativo.

Controllo terminale: collegare al terminale MIn tramite un interruttore esterno (F5-00 e F5-01 devono essere impostati sulla funzione avanti/indietro).

Commutazione dei parametri: l'impostazione di F0-09 modifica direttamente il comando della direzione di marcia senza dover modificare il cablaggio del motore.

Q4: Il convertitore di frequenza genera molto calore?

R: Il modello da 0,75KW genera relativamente poco calore, ma per garantirne la durata, deve essere installato verticalmente con ventilazione superiore e inferiore senza ostacoli. Se la temperatura ambiente supera i 40°C, si consiglia di declassare l'unità o installare un ventilatore per il raffreddamento forzato.
