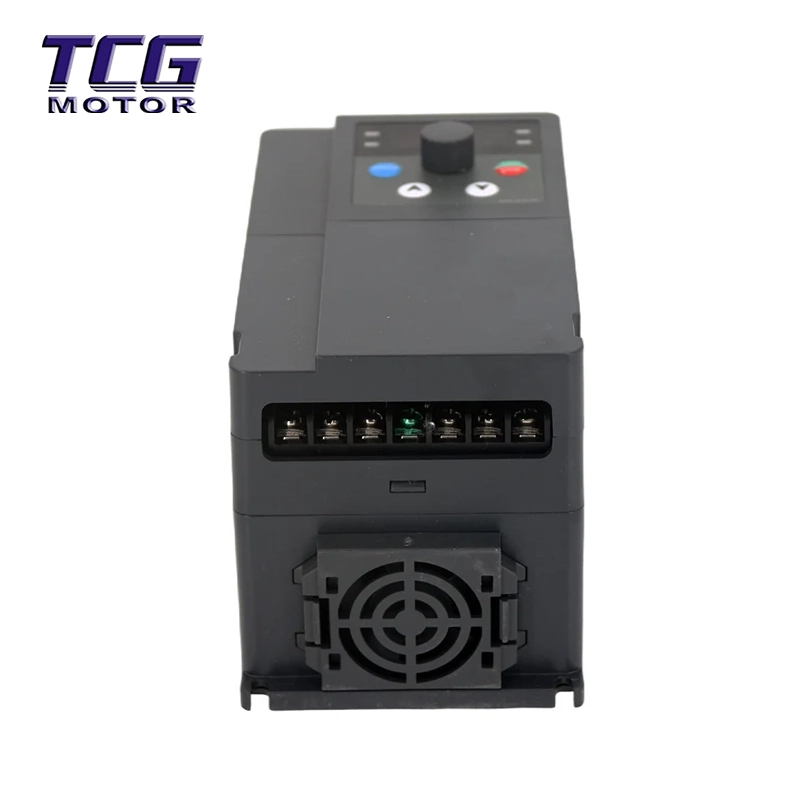

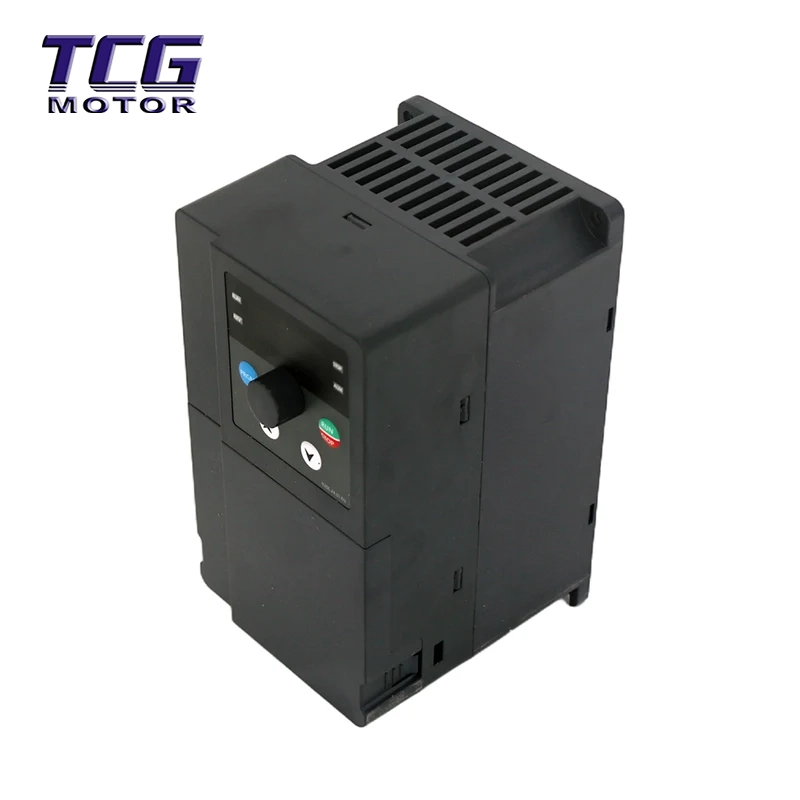

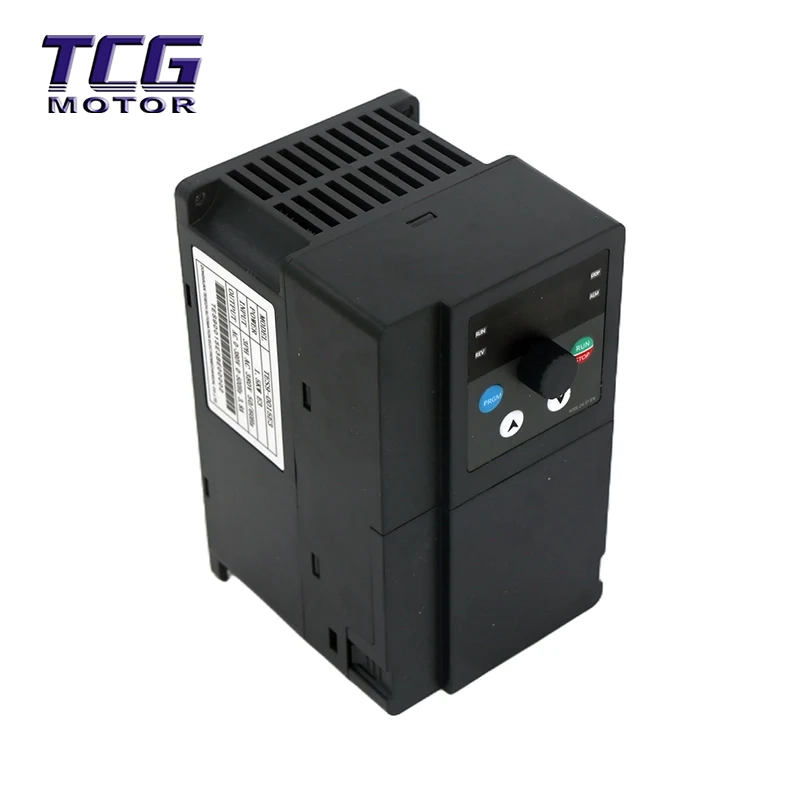

Azionamento a frequenza variabile serie 900E

Rispetto ai normali convertitori di frequenza per uso generale presenti sul mercato, l'azionamento a frequenza variabile serie 900E supera le prestazioni in termini di precisione di controllo e funzioni intelligenti:

Controllo a doppia modalità, prestazioni superiori: supporta esclusivamente il controllo vettoriale sensorless (SVC) per motori sincroni, fornendo una forte coppia di avviamento anche a basse velocità, con una precisione di controllo che supera di gran lunga i tradizionali convertitori di frequenza di controllo V/F.

Sintonizzazione intelligente, corrispondenza con un clic: Dotato della funzione di autorilevamento dei parametri del motore (identificazione statica/dinamica), il convertitore di frequenza identifica automaticamente i parametri del motore, eliminando la necessità di noiosi calcoli manuali e garantendo che il sistema di azionamento sia sempre in condizioni di corrispondenza ottimali.

PID di fornitura d'acqua a pressione costante integrato: non è richiesto alcun controller esterno; la logica PID completa integrata abilita direttamente le funzioni di protezione da sospensione, riattivazione e carenza d'acqua per i sistemi di approvvigionamento idrico a pressione costante, riducendo significativamente i costi di sistema.

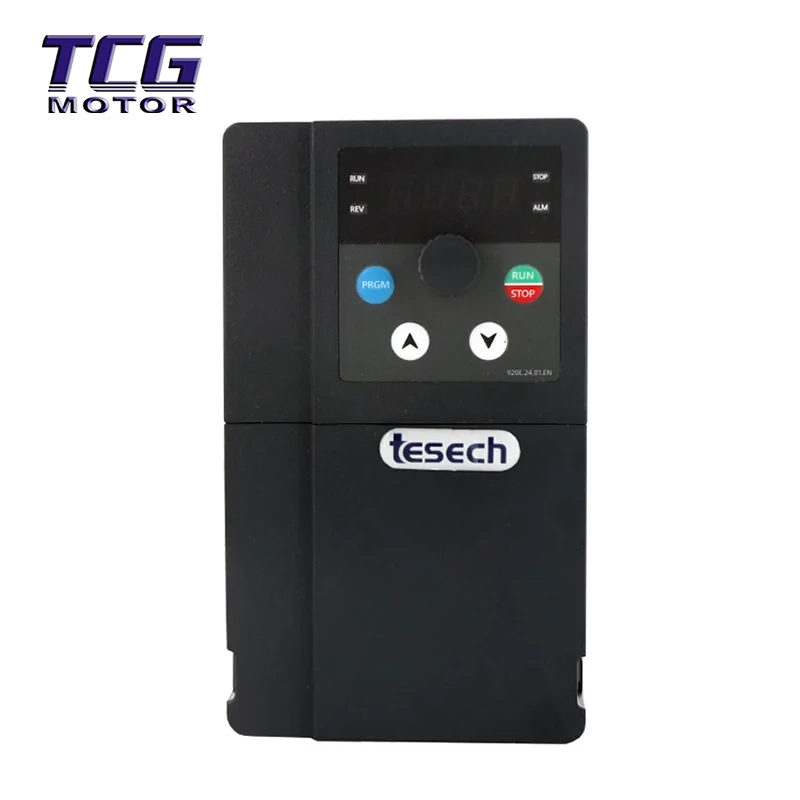

Esperienza interattiva intuitiva: dotato di un pannello operativo LED multifunzionale, che supporta il monitoraggio in tempo reale di più parametri come frequenza, tensione, corrente e potenza e presenta una funzione di visualizzazione della commutazione automatica dei parametri, che semplifica il funzionamento e la manutenzione.

Protezione di sicurezza completa: dotato di oltre 20 funzioni di rilevamento guasti, inclusa protezione dell'unità inverter, sovracorrente, sovratensione, sottotensione, perdita di fase, surriscaldamento e cortocircuito a terra, garantendo la sicurezza delle apparecchiature e del personale.

Parametri tecnici del prodotto

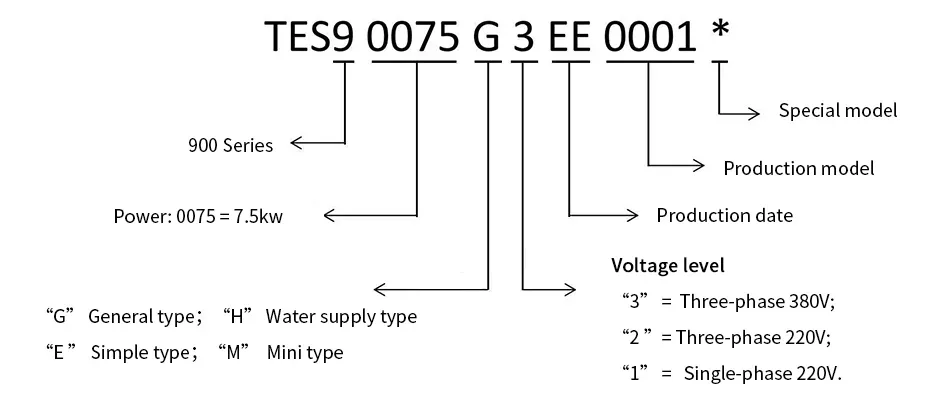

Regole di denominazione dei modelli di prodotto

I convertitori di frequenza della serie 900 vengono denominati secondo le seguenti regole:

Tabella dei modelli di azionamento a frequenza variabile

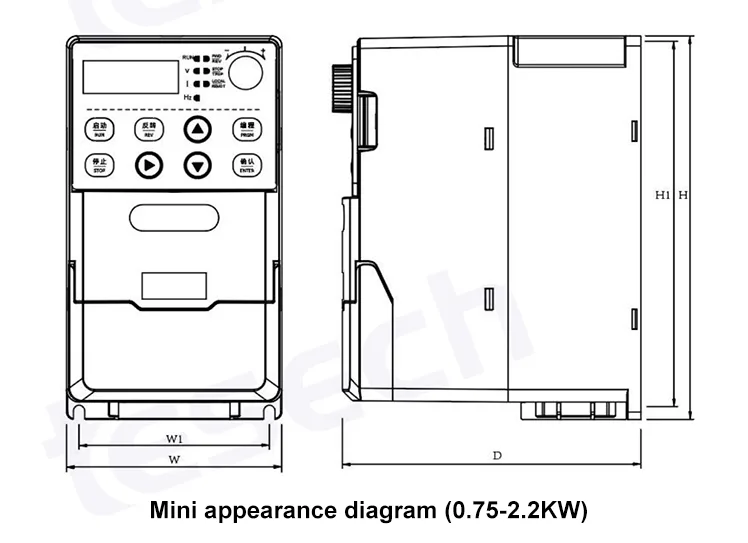

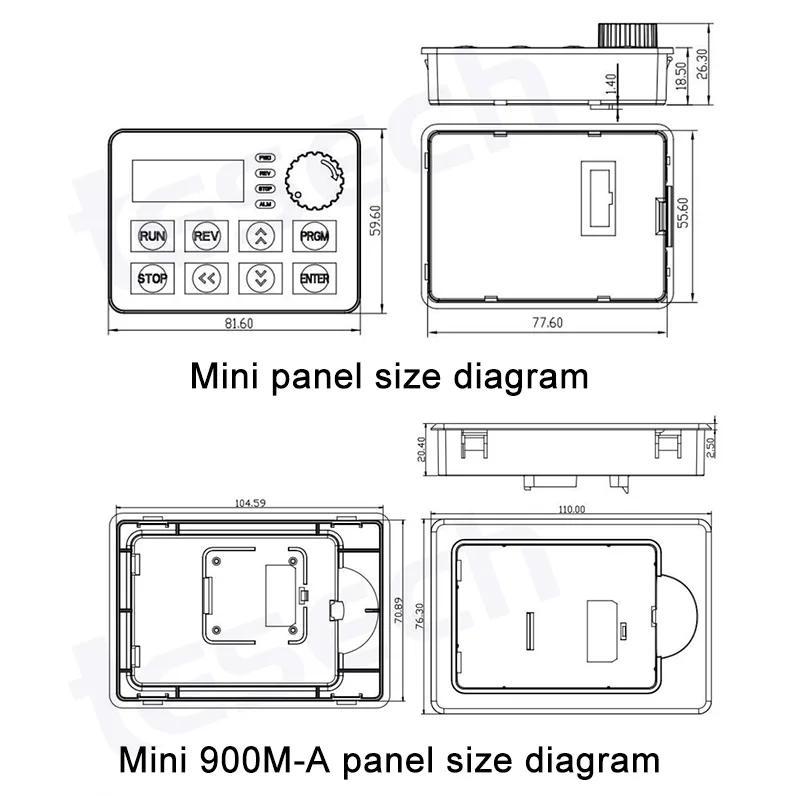

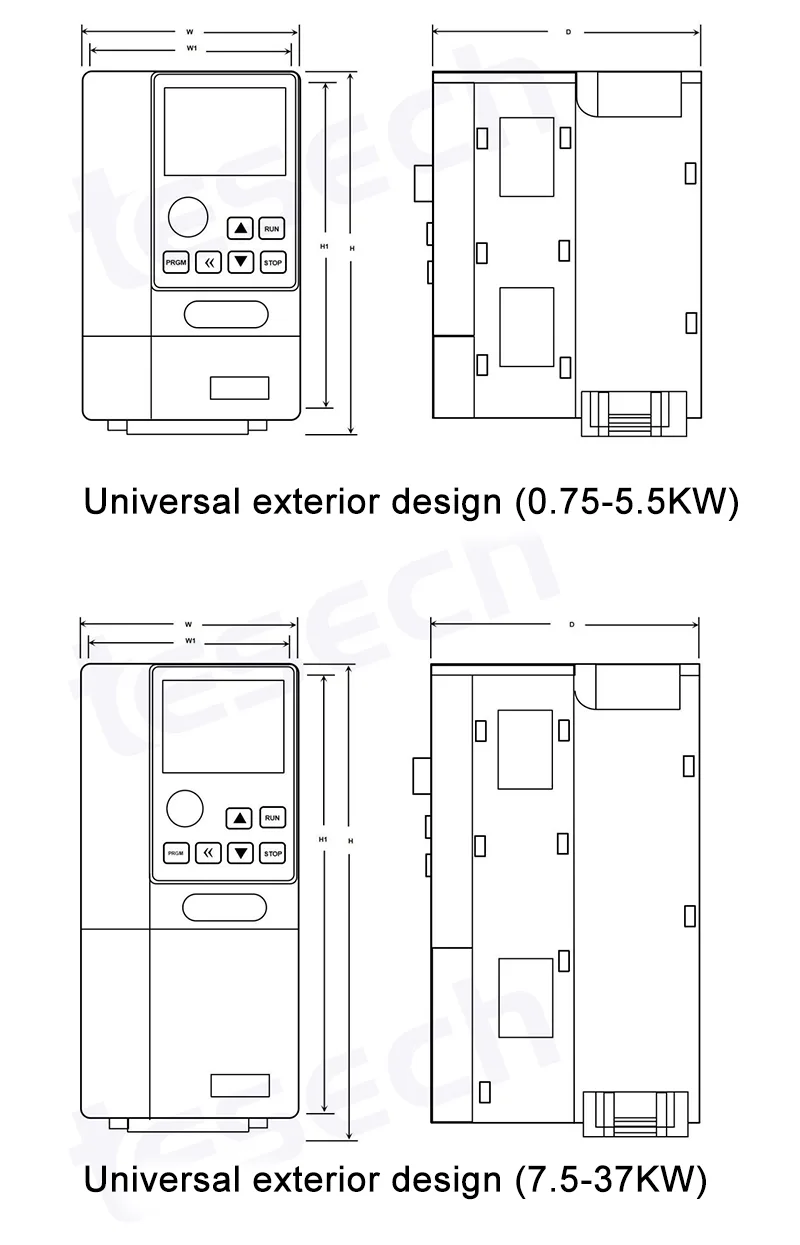

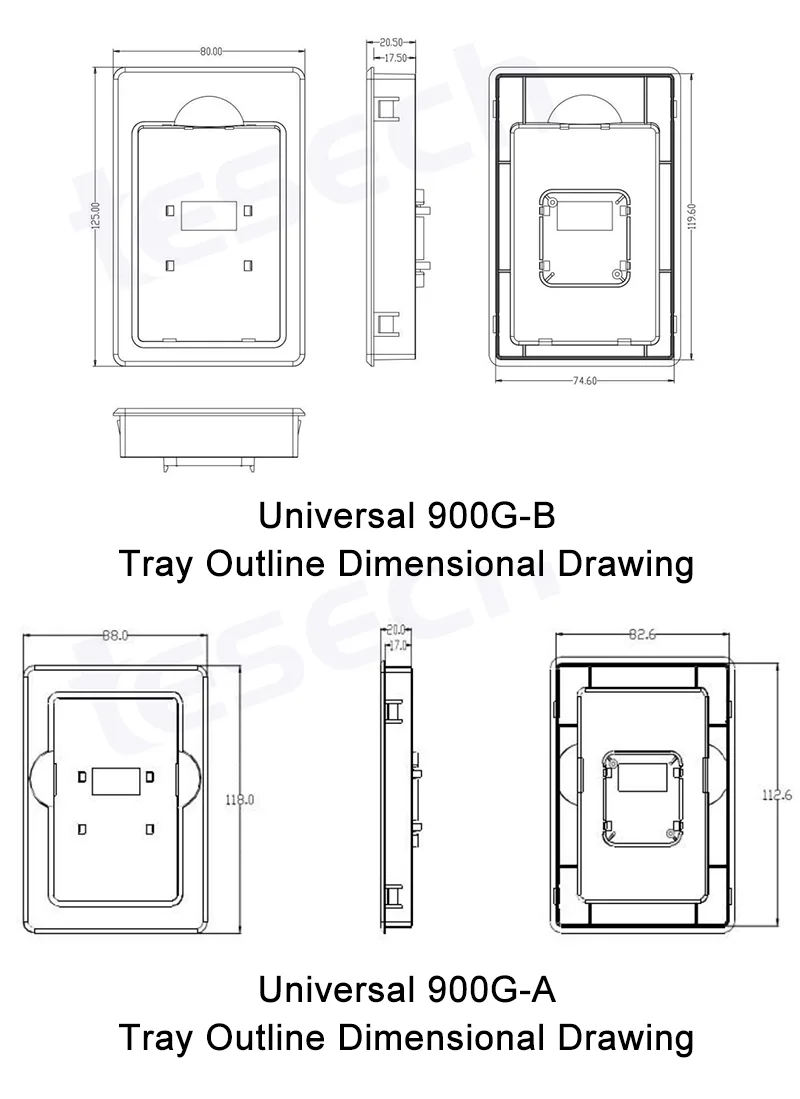

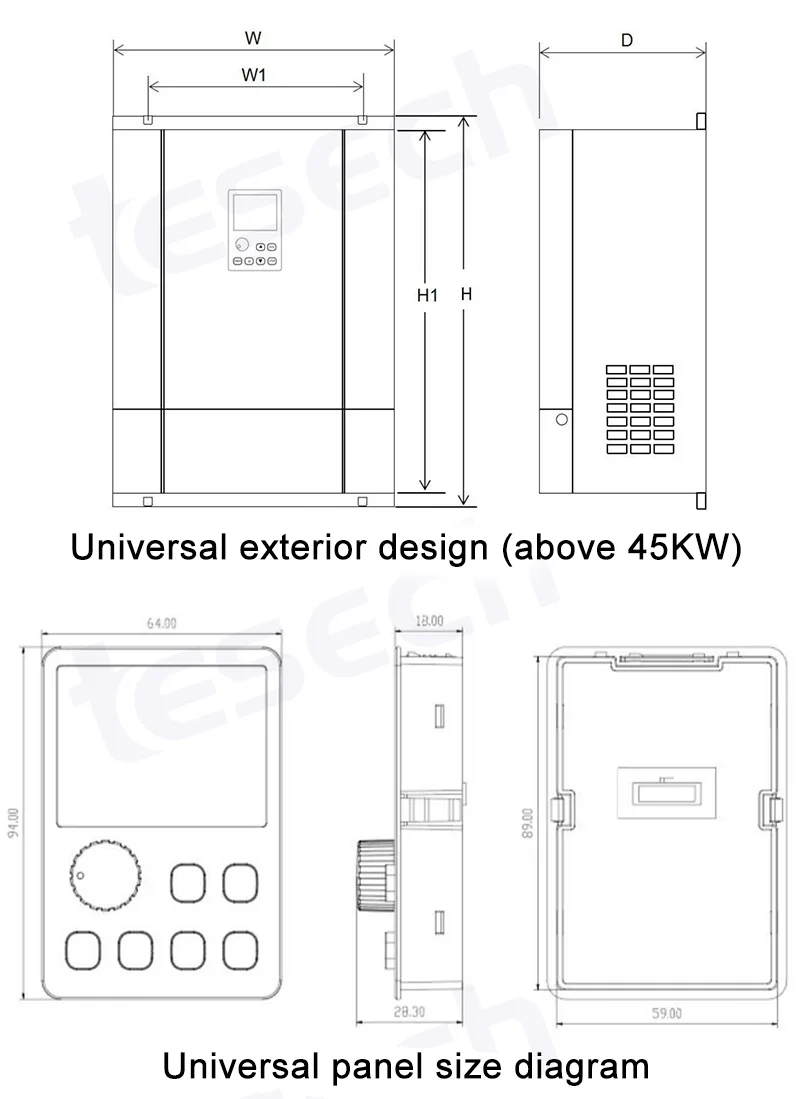

Tabella delle dimensioni del prodotto

Settori applicativi e scenari

L'azionamento a frequenza variabile serie 900E, con la sua ampia gamma di potenza e le potenti prestazioni di controllo, è ampiamente utilizzato nei seguenti campi:

Fornitura idrica e HVAC: sistemi di fornitura idrica a pressione costante, pompe dell'acqua per il condizionamento dell'aria centralizzato, ventilatori delle torri di raffreddamento.

Produzione industriale: macchine utensili CNC, macchine tessili, attrezzature per la stampa e l'imballaggio, macchine per la plastica.

Trasporto materiali: Nastri trasportatori, elevatori, miscelatori.

Applicazioni speciali: grazie al supporto per il controllo di motori sincroni, è particolarmente adatto per scenari di azionamento di motori sincroni a magneti permanenti in cui l'efficienza energetica e le dimensioni sono fondamentali.

Istruzioni per l'installazione e l'uso

1. Installazione meccanica

Requisiti ambientali: la temperatura dell'ambiente di installazione deve essere compresa tra -10°C e +50°C, umidità inferiore al 90% RH (senza condensa) e priva di gas corrosivi e polvere conduttiva.

Requisiti di spazio: per garantire la dissipazione del calore, è necessario riservare spazio sufficiente sopra e sotto l'inverter (si consigliano 10 cm sopra e 10 cm sotto) e lasciare spazi di ventilazione di almeno 5 cm su entrambi i lati.

2. Collegamenti elettrici

Circuito principale: collegare i terminali di ingresso (R/S/T) all'alimentazione trifase e i terminali di uscita (U/V/W) al motore. È severamente vietato collegare per errore il cavo di alimentazione ai terminali di uscita.

Circuito di controllo: supporta più ingressi di segnale, inclusi segnali analogici 0-10 V (AI1), potenziometri e segnali di commutazione esterni (DI1/DI2).

Messa a terra: il terminale PE dell'inverter deve essere messo a terra in modo affidabile.

3. Procedura rapida di messa in servizio

1). Reset parametri: impostare F0-31 = 1 per ripristinare le impostazioni di fabbrica.

2). Parametri motore: impostare F0-00 (potenza), F0-01 (tensione), F0-02 (corrente), F0-03 (frequenza) e F0-04 (velocità) in base alla targa del motore.

3). Modalità di controllo: impostare F3-00 = 2 per selezionare il controllo vettoriale del motore sincrono (modalità SVC se necessario).

4). Identificazione dei parametri: impostare F0-06 per eseguire l'identificazione dei parametri statici o dinamici (per il controllo vettoriale).

5). Comando di esecuzione: impostare F0-19 per selezionare il canale di esecuzione (pannello/terminale) e F0-20 per selezionare la sorgente di frequenza.

Lista di imballaggio e informazioni sulla spedizione

Elenco degli imballaggi:

o Unità principale inverter TES 900E × 1

o Pannello di controllo montato a parete (incluso cavo di collegamento) × 1

o Manuale dell'utente (inclusa la scheda di garanzia) × 1

o Accessori per l'installazione (viti/protezioni) × 1 set

Politica di spedizione:

o Spedizione entro 48 ore dall'ordine (se disponibile).

o Servizio di tracciamento logistico professionale fornito.

Imballaggio e consegna

Metodo di imballaggio: per l'imballaggio vengono utilizzati sacchetti antistatici + scatole di cartone rigido e per il cartone esterno vengono utilizzate scatole di cartone ondulato ad alta resistenza per garantire un trasporto sicuro.

Tempi di spedizione: gli articoli standard verranno spediti entro i tempi concordati; gli articoli personalizzati verranno consegnati entro i giorni lavorativi concordati.

Canali logistici: sono supportati DHL, FedEx, UPS e servizi di trasporto marittimo/aereo.

Domande frequenti

D1: TES 900E può pilotare un motore sincrono a magnete permanente?

R: Sì. L'azionamento a frequenza variabile serie 900E supporta il controllo vettoriale sensorless (modalità SVC) per motori sincroni. Dopo aver impostato F3-00 su 2, combinato con la funzione di identificazione dei parametri di F0-06, può azionare perfettamente un motore sincrono a magnete permanente, fornendo prestazioni di controllo ad alta efficienza e coppia elevata.

Q2: Cosa devo fare se il pannello visualizza il guasto di protezione dell'unità inverter "Er01"?

R: "Er01" è solitamente causato da un cortocircuito in uscita, da una messa a terra o da un surriscaldamento del modulo. Controllare se l'isolamento del motore è buono e se il cavo di uscita è danneggiato; verificare se il condotto dell'aria dell'inverter è ostruito e se la ventola funziona normalmente; se l'allarme persiste dopo la risoluzione dei problemi esterni, contattare il supporto tecnico per controllare la scheda dell'azionamento o il modulo inverter.

Q3: Come ottenere la funzione di fornitura idrica a pressione costante?

R: L'azionamento a frequenza variabile serie 900E è dotato di una potente funzione PID integrata. Collegare semplicemente il segnale del sensore di pressione al terminale AI1, impostare F1-00 per selezionare il setpoint PID e F1-02 per selezionare la sorgente di feedback PID come AI1. Quindi, impostare il valore di pressione target per F1-01 in base ai requisiti della rete di tubazioni.

Q4: Il convertitore di frequenza richiede una manutenzione regolare?

R: Sì. Si consiglia di ispezionarlo ogni 6-12 mesi. Concentrarsi sulla pulizia della polvere dalla ventola di raffreddamento e dai condotti dell'aria, sul controllo delle viti interne allentate e sull'ispezione dei terminali di cablaggio per eventuali segni di bruciatura. Se conservato per un lungo periodo (più di 1 anno), il trattamento di invecchiamento pre-carica deve essere eseguito secondo il manuale di istruzioni prima dell'uso.
