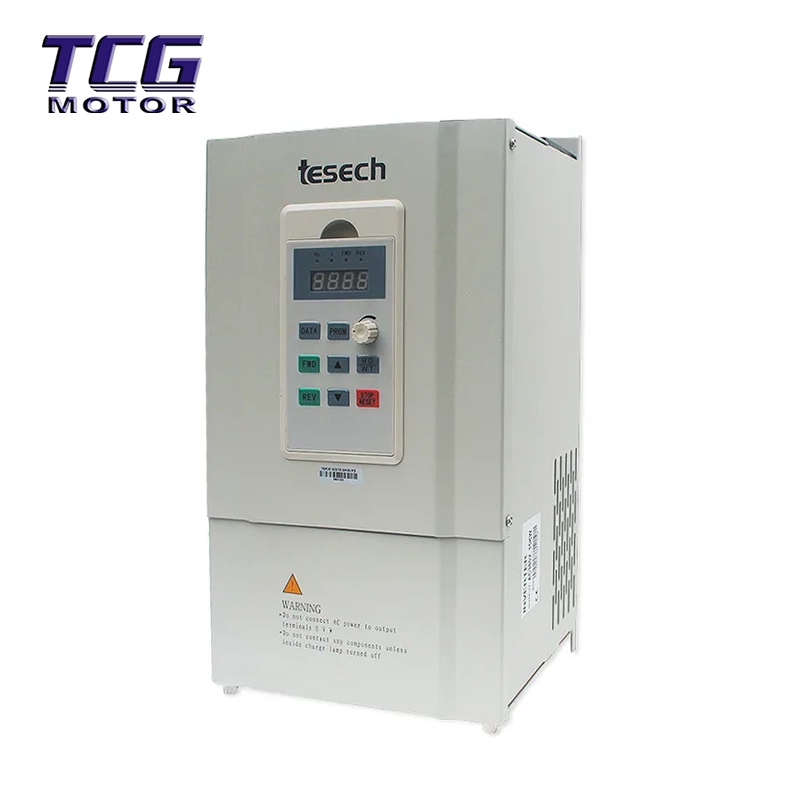

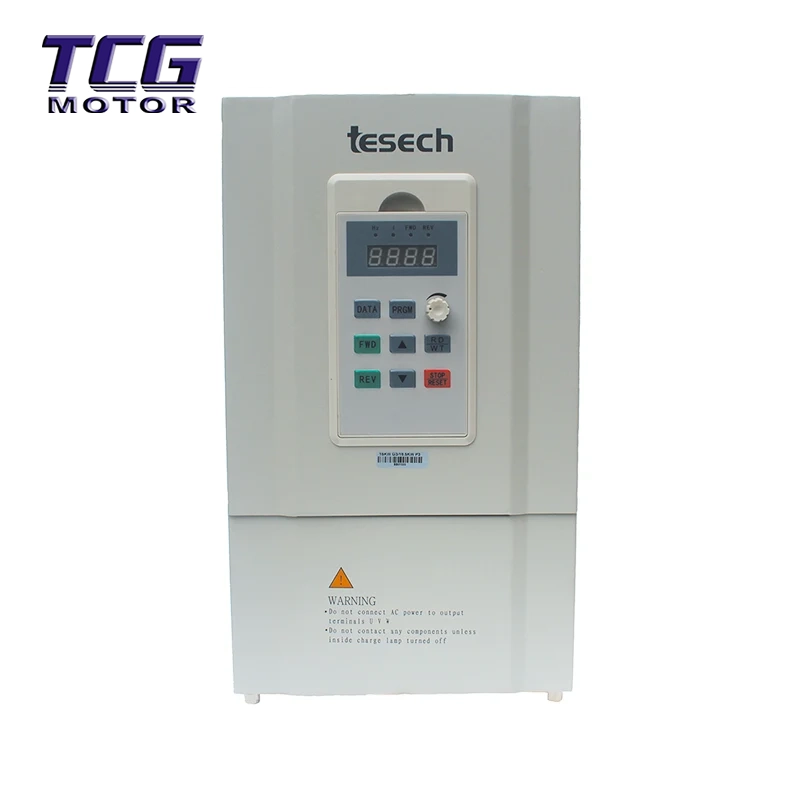

Azionamento a frequenza variabile per impieghi gravosi da 11 kW

Rispetto ai modelli di potenza inferiore, l'azionamento a frequenza variabile per impieghi gravosi da 11 kW presenta un robusto involucro in ferro con una disposizione dei componenti interni più compatta e una maggiore resistenza alle interferenze elettromagnetiche. Che si tratti di grandi macchinari minerari, pompe dell'acqua ad alto sollevamento o complessi azionamenti di linee di produzione, il TES-390 da 11 kW fornisce una potenza di base solida e stabile.

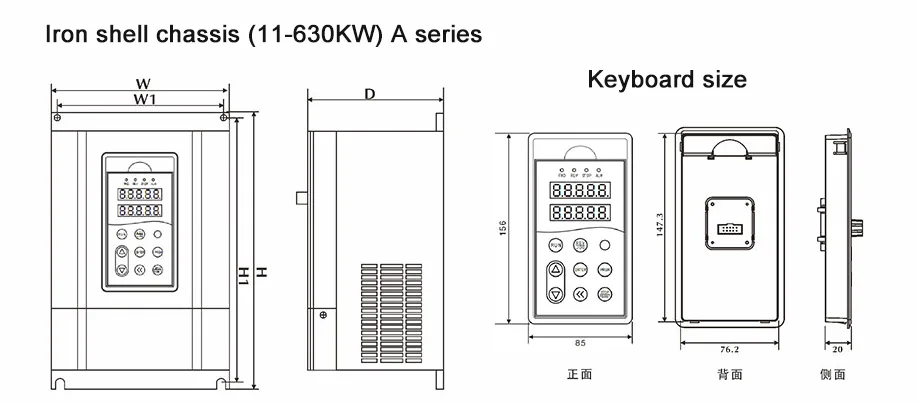

Involucro in ferro robusto e durevole:

Il modello da 11 kW utilizza un involucro in ferro completamente chiuso (IP20). Rispetto all'involucro in plastica dei modelli di potenza più piccola, l'involucro in ferro protegge efficacemente dalle forti interferenze elettromagnetiche (EMC) negli ambienti industriali, impedisce alla polvere di entrare direttamente nei circuiti interni e dispone di un canale di dissipazione del calore più ottimizzato, rendendolo adatto ad ambienti industriali difficili come miniere e fonderie.

Capacità di sovracorrente per impieghi gravosi, avvio senza interruzioni:

Affrontando l'elevata corrente di avviamento e l'inerzia del motore da 11 kW, questo modello vanta una capacità di corrente di intervento istantaneo del 200% e il 160% della capacità di uscita nominale, gestendo perfettamente l'avviamento gravoso di apparecchiature come frantoi e compressori e prevenendo efficacemente falsi guasti da sovracorrente.

Condotto dell'aria indipendente, raffreddamento forzato:

La potenza di 11KW genera un calore significativo. Questo modello è dotato di una ventola di raffreddamento del condotto dell'aria indipendente ad alto volume, che scarica l'aria calda direttamente all'esterno dell'armadio. Ciò impedisce all'aria calda di circolare e accumularsi all'interno dell'armadio, risolvendo il problema dei frequenti spegnimenti per surriscaldamento delle apparecchiature ad alta potenza in ambienti estivi ad alta temperatura.

Espansione completa delle porte, controllo integrato:

La configurazione standard include numerose interfacce di comunicazione industriale (RS-485 Modbus-RTU) e terminali I/O multipli, che supportano il controllo del ciclo multi-pompa (da 1 a 5) e una semplice programmazione PLC. Può azionare direttamente sistemi di approvvigionamento idrico a pressione costante su larga scala o linee di produzione automatizzate senza la necessità di ulteriori quadri di controllo complessi.

Parametri tecnici del prodotto

Settori applicativi e scenari

L'azionamento a frequenza variabile per impieghi gravosi da 11 kW, grazie alle sue potenti prestazioni e all'elevata affidabilità, è ampiamente utilizzato nei seguenti campi dell'industria pesante:

Controllo dei fluidi su larga scala: stazioni di pompaggio dell'approvvigionamento idrico ad alta quota, grandi unità centrali di condizionamento dell'aria, sistemi di aerazione per il trattamento delle acque reflue.

Materiali minerari e da costruzione: frantoi, mulini a sfere, nastri trasportatori, ascensori.

Produzione industriale: compressori d'aria di grandi dimensioni, sistemi idraulici di macchine per stampaggio a iniezione, attrezzature ausiliarie per la laminazione dell'acciaio.

Industrie energetiche e chimiche: grandi serbatoi di miscelazione, centrifughe, ventilatori e sistemi di tiraggio indotto.

Istruzioni per l'installazione e l'uso

1. Installazione meccanica (passaggi critici)

Installazione verticale: il modello da 11KW è grande e pesante e deve essere installato verticalmente su una parete metallica piana. È severamente vietata l'installazione capovolta o orizzontale.

Spazio di dissipazione del calore: l'11KW genera una grande quantità di calore; sopra e sotto è necessario riservare uno spazio di ventilazione ≥ 300 mm (il documento consiglia 150 mm, ma per i modelli di potenza superiore è consigliato uno spazio maggiore).

Misure di prevenzione della polvere: in ambienti con livelli elevati di polvere (come la lavorazione tessile e del legno), è necessario installare filtri antipolvere o utilizzare un armadio elettrico sigillato separato.

2. Collegamenti elettrici

Circuito principale: collegare i terminali di ingresso (R/S/T) all'alimentazione trifase e i terminali di uscita (U/V/W) al motore. È severamente vietato collegare l'alimentazione ai terminali di uscita!

Unità di frenatura: Il modello 11KW non ha un'unità di frenatura incorporata (è necessaria un'unità esterna). Se è necessario un arresto rapido, è necessario collegare un'unità di frenatura esterna e un resistore di frenatura (collegati ai terminali P/+ e PB).

Reattanza: si consiglia di installare una reattanza di ingresso CA sul lato dell'alimentazione per migliorare il fattore di potenza ed eliminare le armoniche di ordine superiore.

3. Procedura rapida di messa in servizio

Reset parametri: impostare F0-27 = 3 per ripristinare le impostazioni di fabbrica.

Parametri motore: impostare F2-01 (Potenza) su 11.0 e F2-03 (Corrente) sulla corrente di targa del motore.

Vector Tuning: impostare F2-11 = 2 (Full Tuning), premere il pulsante Run per consentire all'inverter di riconoscere automaticamente i parametri del motore (il carico deve essere scollegato).

Test di funzionamento: impostare F0-02 = 1 (controllo terminale), F0-03 = 2 (ingresso tensione AI1), collegare il potenziometro per eseguire test di regolazione della velocità.

Precauzioni

È severamente vietato commutare frequentemente l'alimentazione: i condensatori interni dell'inverter da 11KW hanno una corrente di carica elevata. È severamente vietato scollegare frequentemente l'alimentazione tramite contattore durante il funzionamento poiché ciò può facilmente danneggiare il modulo IGBT. Si consiglia l'avvio e l'arresto tramite i terminali di controllo.

Trasmissione a lunga distanza: se la distanza del motore supera i 100 metri, è necessario installare un reattore di uscita per evitare un'eccessiva corrente di dispersione causata dalla capacità distribuita del cavo.

Requisiti di messa a terra: l'azionamento a frequenza variabile per impieghi gravosi da 11 kW deve utilizzare un metodo di messa a terra a punto singolo. La sezione trasversale del cavo di terra deve essere ≥ 6 mm². È severamente vietato condividere un filo di terra con altri macchinari elettrici.

Domande frequenti

D1: Quali sono le differenze strutturali tra un inverter da 11 kW e un inverter da 5,5 kW?

R: La differenza più grande sta nel materiale dell'involucro e nel sistema di dissipazione del calore. Gli inverter da 5,5 kW e inferiori utilizzano generalmente involucri di plastica, basandosi sulla convezione naturale per la dissipazione del calore; mentre l'azionamento a frequenza variabile per impieghi gravosi da 11 kW, essendo un'unità ad alta potenza, utilizza un robusto involucro di ferro, che non solo fornisce una schermatura più forte dalle interferenze elettromagnetiche ma dispone anche di una ventola di raffreddamento del flusso d'aria indipendente per espellere direttamente il calore interno all'esterno dell'armadio, prevenendo l'accumulo di calore durante il funzionamento ad alta potenza.

D2: L'azionamento a frequenza variabile per impieghi gravosi da 11 kW richiede un'unità di frenatura esterna?

R: Sì, deve essere esterno. La documentazione indica che è necessaria un'unità di frenatura esterna per 37 kW e oltre, ma i modelli da 11 kW in genere non hanno un'unità di frenatura integrata (o può dipendere dal lotto specifico; la documentazione menziona la frenatura integrata per 37 kW e inferiori, ma le unità ad alta potenza in genere ne richiedono una esterna durante la messa in servizio). Per le apparecchiature pesanti da 11 KW (come gru e centrifughe), se è richiesto un arresto rapido, è necessario acquistare un'unità di frenatura esterna e un resistore di frenatura corrispondente (potenza ≥ 2500 W, resistenza ≥ 43 Ω).

Q3: Perché il mio inverter da 11KW segnala un "surriscaldamento" dopo essere stato in funzione per un po'?

R: Gli inverter da 11KW generano molto calore e il surriscaldamento è solitamente causato da tre motivi: 1. Condotti dell'aria ostruiti. Controllare se la ventola funziona e se sono presenti lanugine/polvere all'ingresso dell'aria; 2. Temperatura ambiente elevata. Se la temperatura all'interno del quadro elettrico supera i 40°C, installare un condizionatore d'aria o un ventilatore di scarico; 3. Ventola danneggiata. La ventola è un componente separato per i modelli da 11KW. Se la ventola non gira è necessario fermare immediatamente la macchina e sostituire la ventola.

Q4: Un inverter da 11KW può controllare più motori?

R: Sì, ma con una condizione. I modelli da 11KW supportano l'azionamento parallelo di più motori in modalità di controllo V/F. Si consiglia che la corrente totale non superi 1,1 volte la corrente nominale del convertitore di frequenza.
