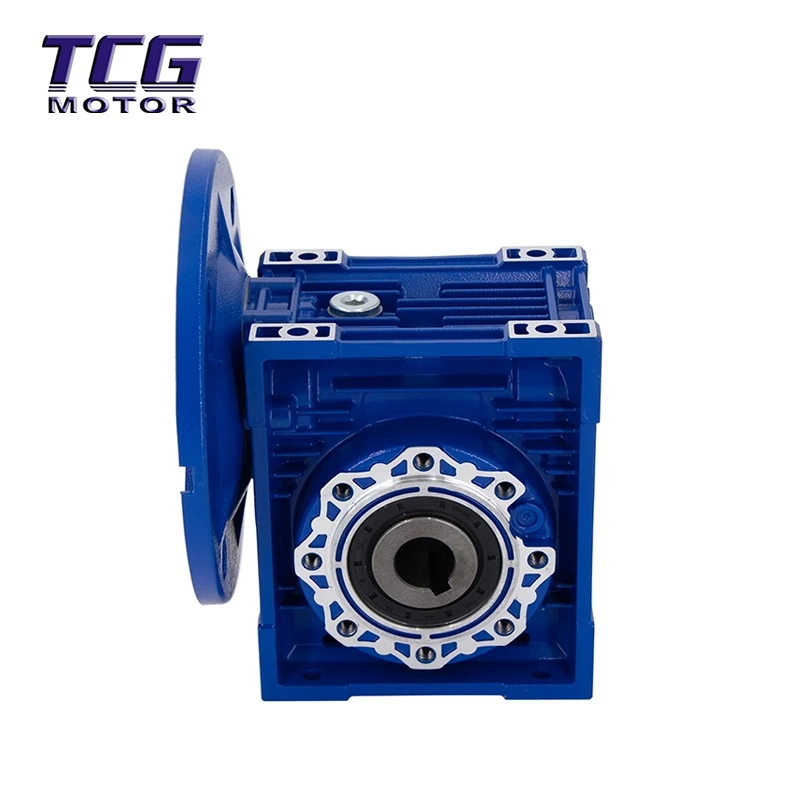

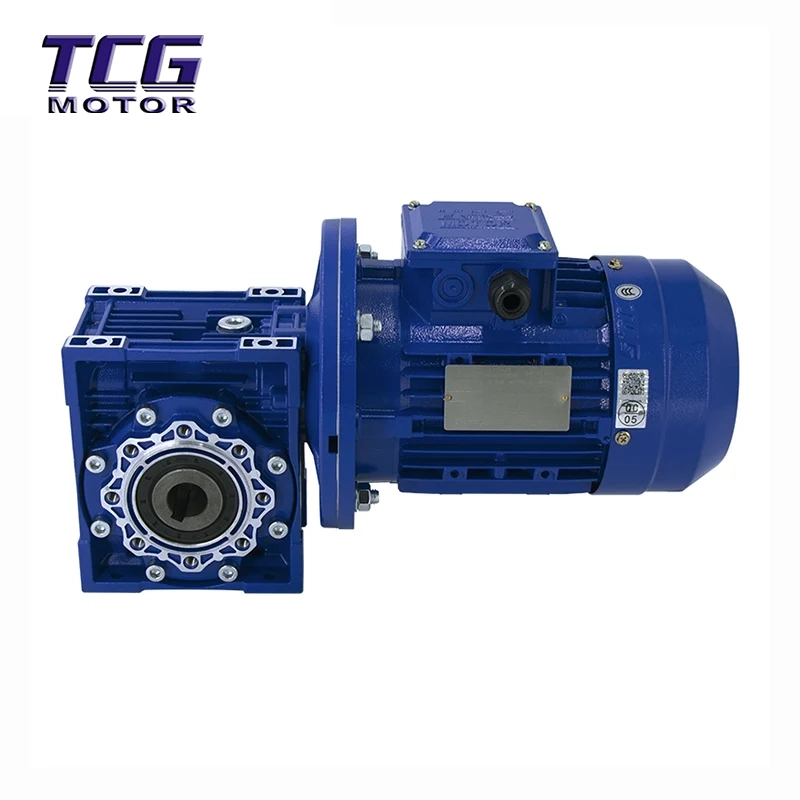

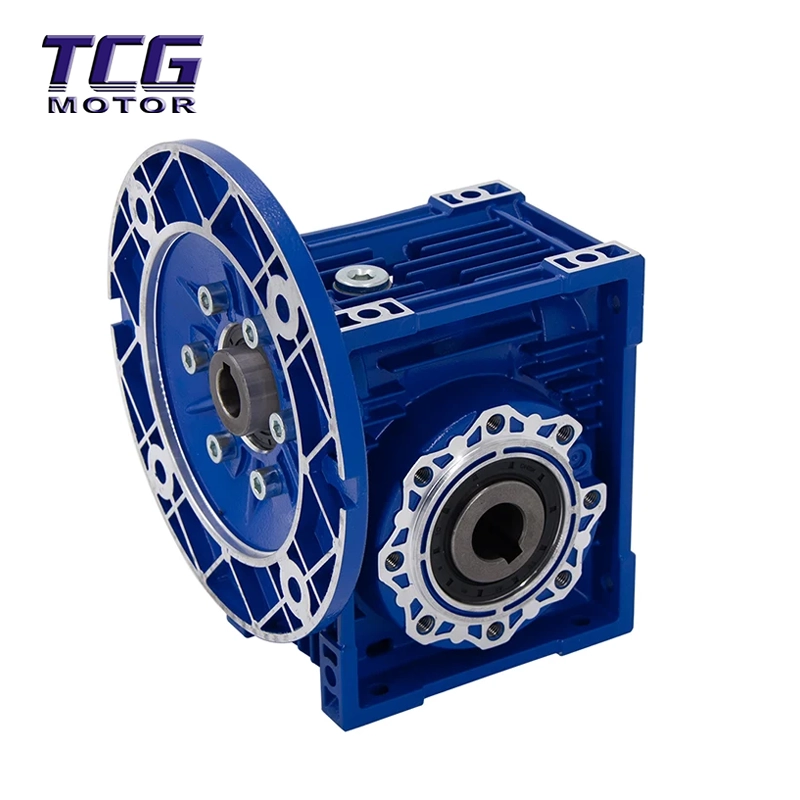

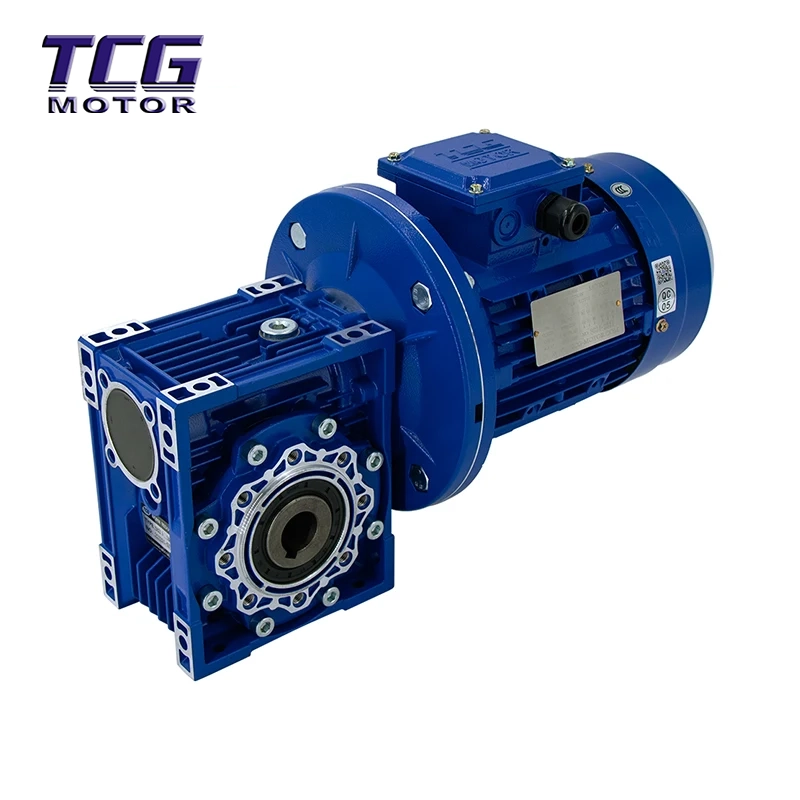

Riduttore a vite senza fine

Struttura di precisione ed eccellente dissipazione del calore: l'involucro del riduttore a vite senza fine è realizzato in lega di alluminio pressofuso di alta qualità con ampie alette di raffreddamento, offrendo un'eccellente conduzione del calore e un'ampia area di dissipazione del calore, prolungandone efficacemente la durata.

Funzionamento silenzioso e stabile: il riduttore a vite senza fine utilizza un ingranaggio a vite senza fine con superficie dei denti temprata e rettificato di precisione, che garantisce un funzionamento silenzioso e regolare, adatto ad ambienti con requisiti ambientali elevati.

Robusto e durevole: l'ingranaggio a vite senza fine è realizzato in acciaio 20Cr, trattato con carbonitrurazione, raggiungendo una durezza superficiale del dente di HRC60; la ruota elicoidale è realizzata in speciale bronzo al nichel resistente all'usura, che offre una forte resistenza all'usura.

Installazione omnidirezionale: adattabile a configurazioni di installazione universali, la morsettiera e l'involucro sono integralmente in lega di alluminio pressofuso, garantendo un'eccellente tenuta e prevenendo polvere e perdite.

Specifiche

RIDUTTORI A VITE SENZA FINE SERIE NMR

INTRODUZIONE GENERALE

Caratteristiche della struttura

-Alloggiamento in lega di alluminio pressofuso di alta qualità, adatto per il montaggio universale.

-Il design del dissipatore di calore per il raffreddamento offre un'ampia superficie e una capacità termica più elevata rispetto agli alloggiamenti in ghisa

Da -025 a 150. Con potenza da 60 W a 15 kW

-Intervallo di rapporti di velocità più ampio. Ogni singola dimensione del fotogramma ha 12 rapporti da 5:1 a 100:1.

-La vite senza fine temprata con macinazione fine ha le caratteristiche di maggiore efficienza e grande coppia di uscita.

-Basso rumore e funzionamento stabile. può adattare condizioni di lavoro a lungo termine in ambienti terribili.

-Peso leggero, elevata resistenza meccanica.

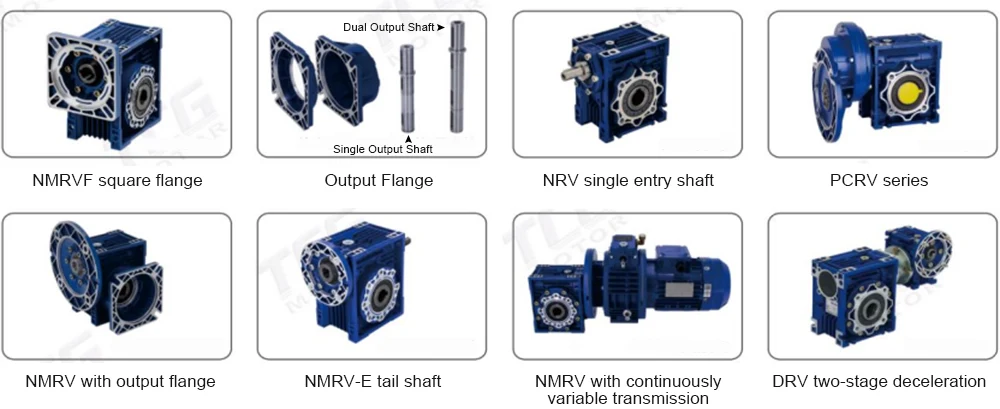

-La combinazione di modularizzazione PCRV e DRV estende il rapporto dei riduttori RV da i=5:1 a 3200:1.

MATERIALI PRINCIPALI

- Alloggiamento: lega di pressofusione di alluminio (dimensioni del telaio: da 025 a 90): ghisa (dimensioni del telaio: da 110 a 150)

-Verme: acciaio 20Cr, trattamento di carburazione e nitrurazione (la durezza del dente è HRC60 e lo spessore dell'indurimento. Lo strato è superiore a 0,5 mm dopo una macinazione precisa)

-Ruota elicoidale: speciale lega di bronzo al nichel indossabile

STAMPAGGIO A SPRUZZO/VERNICIATURA

-Alloggiamento in lega di alluminio:

①sabbiatura e trattamento antisettico speciale sulla superficie della lega di alluminio

②dopo la fosfatazione. rivestito in blu RAL5010 finito a forno.

-Alloggiamento in ghisa:verniciato con finitura blu RAL5010

EFFICIENZA

L'efficienza è un indicatore importante di un riduttore, che dipende dalla progettazione, dalla produzione e dalle condizioni di attrito della coppia di trasmissione con ingranaggi a vite senza fine. A causa delle diverse caratteristiche di attrito del cambio in funzione e a riposo, l'efficienza del cambio può essere classificata in efficienza dinamica ed efficienza statica.

LUBRIFICAZIONE

VOLUME DI LUBRIFICAZIONE RIDUTTORE RV

-Il volume di lubrificazione per R V è correlato alla posizione di montaggio del riduttore.

-Tutti gli stock di riduttori RV sono riempiti con lubrificazione WA320 secondo la posizione di montaggio B3, se la posizione di montaggio è diversa da B3, è richiesta un'indicazione speciale.

VOLUME DI LUBRIFICAZIONE (LITRI)

VOLUME DI LUBRIFICAZIONE DEL PC INGRANAGGIO ELICOIDALE MODULARE

-La lubrificazione del modulo di riduzione elicoidale PC è separata dalla lubrificazione dei riduttori. la lubrificazione e il volume sono indipendenti dalla posizione di montaggio del PC.

-Il modulo di riduzione elicoidale PC è riempito con lubrificante WA680 prima della spedizione

VOLUME DI LUBRIFICAZIONE (LITRI)

SELEZIONE DELLA LUBRIFICAZIONE

Applicazioni

Grazie alla sua bassa rumorosità, elevata stabilità ed eccellente resistenza alla corrosione, il riduttore a vite senza fine è ampiamente utilizzato nei seguenti campi:

Apparecchiature per l'automazione: robot, nastri trasportatori, macchine per l'imballaggio.

Industria generale: macchine per l'industria alimentare, macchine farmaceutiche, macchine da stampa, macchine chimiche.

Ambienti speciali: la superficie della lega di alluminio è sottoposta a uno speciale trattamento anticorrosivo, resistendo alla corrosione di solventi organici come benzina e xilene, rendendola adatta ad ambienti chimici e solventi speciali.

Forza della fabbrica

Produzione standard: prodotto in stretta conformità con gli standard europei (IEC) e gli standard internazionali IM per garantire la compatibilità internazionale.

Processi avanzati: utilizzo della tecnologia avanzata di pressofusione della lega di alluminio e processi di rettifica di precisione per garantire l'accuratezza e la qualità di ogni prodotto.

Controllo dei materiali: selezione rigorosa delle materie prime; l'ingranaggio a vite senza fine è sottoposto a trattamento di carbonitrurazione per garantire uno spessore dello strato indurito >0,5 mm, garantendo l'efficienza della trasmissione.

Onorificenze aziendali

Hengfu: possiede un'esperienza matura nella produzione di motori e riduttori.

Eccellente intercambiabilità: i prodotti mostrano un'eccellente intercambiabilità e hanno ottenuto un ampio riconoscimento sul mercato.

Certificazione di qualità: i prodotti sono conformi agli standard internazionali del sistema di gestione della qualità.

Post-vendita e assistenza

Supporto tecnico: forniamo guida professionale alla selezione e supporto tecnico per l'installazione.

Garanzia di qualità: i prodotti vengono sottoposti a test rigorosi prima di lasciare la fabbrica per garantire un funzionamento senza problemi.

Raccomandazioni per la manutenzione: consigliamo agli utenti di rabboccare o sostituire tempestivamente il tipo di olio lubrificante specificato (WA320/WA680) in base alla posizione di installazione per mantenere l'efficienza ottimale.

Imballaggio e spedizione

Imballaggio: vengono utilizzate casse di legno standard o scatole di cartone per garantire un trasporto sicuro e senza danni.

Tempi di consegna: uno stock sufficiente di modelli comuni garantisce una spedizione rapida dopo l'effettuazione dell'ordine.

Standard di esportazione: per i riduttori esportati vengono forniti servizi di imballaggio che soddisfano gli standard di spedizione internazionali.

Forza aziendale

Marchi partner

Domande frequenti

Q1: questo riduttore a vite senza fine può essere utilizzato in ambienti altamente corrosivi?

R: Sì. Il corpo in lega di alluminio è sottoposto a pallinatura e speciale trattamento anticorrosione, mantenendo l'aspetto della lega bianco-argento e resistendo alla corrosione dei solventi organici come benzina e xilene.

Q2: Che tipo di olio viene utilizzato in fabbrica nel riduttore a vite senza fine?

A: I riduttori a vite senza fine RV sono forniti con olio lubrificante WA320 per impostazione predefinita per l'orientamento di installazione B3; I moduli ad ingranaggi elicoidali PC sono forniti con olio lubrificante WA680.

Q3: Cosa devo fare se il mio metodo di installazione non è B3?

R: La quantità di olio lubrificante nel riduttore a vite senza fine per camper dipende dall'orientamento di installazione. Se il metodo di installazione è diverso da B3, deve essere specificato al momento dell'ordine in modo che il produttore possa adattare la quantità di olio o fornire indicazioni corrispondenti.

Q4: Quanto è efficiente questo cambio?

R: L'efficienza è un indicatore importante, che dipende dal design e dalle condizioni di attrito della coppia di trasmissione con ingranaggio a vite senza fine. Il prodotto utilizza una vite senza fine di trasmissione con superficie del dente indurita, che è altamente efficiente e mantiene caratteristiche di attrito stabili sia in condizioni dinamiche che statiche.
