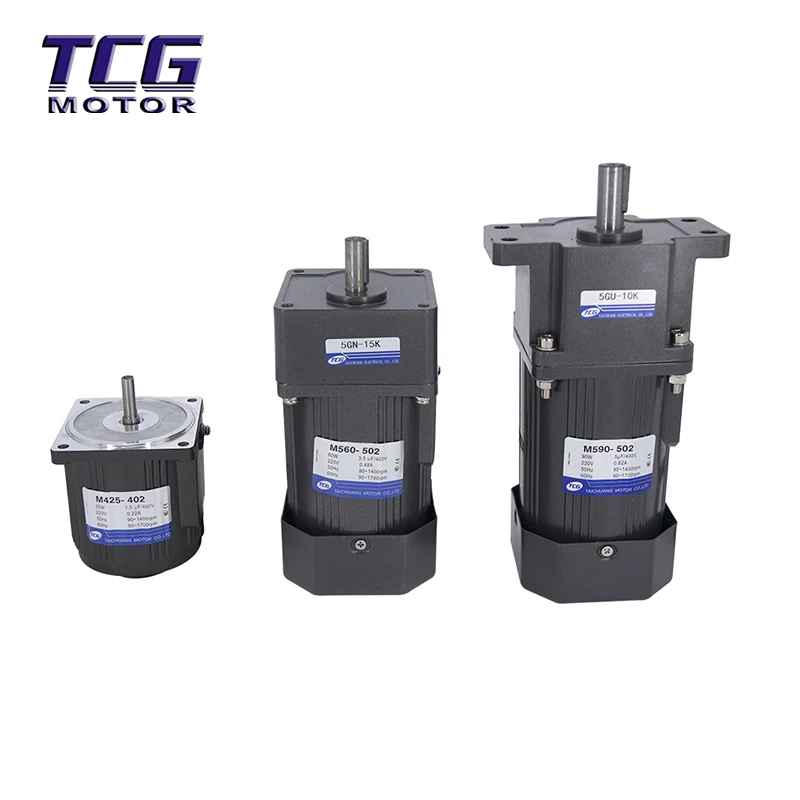

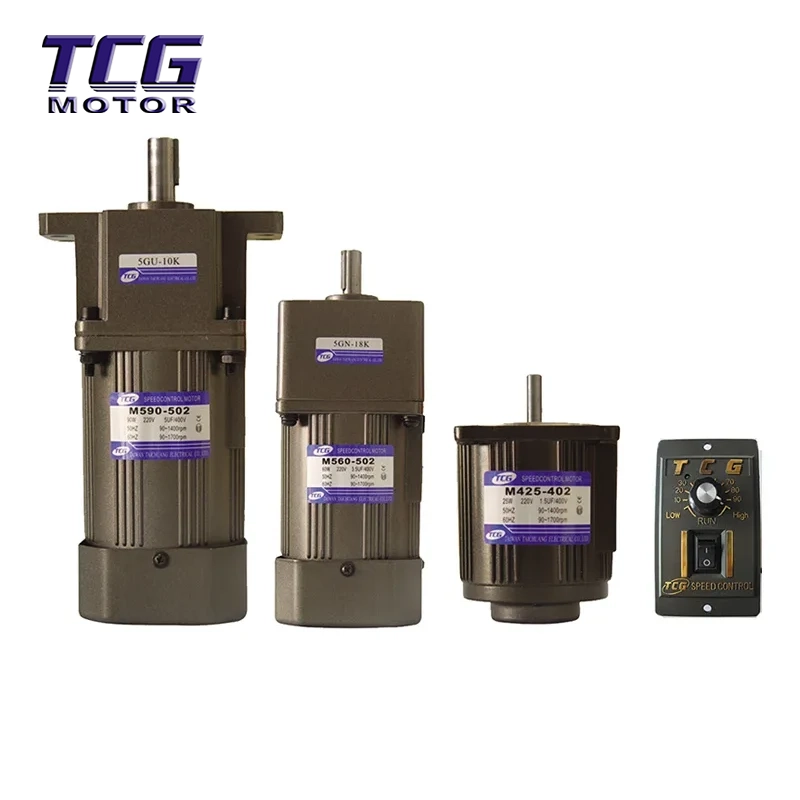

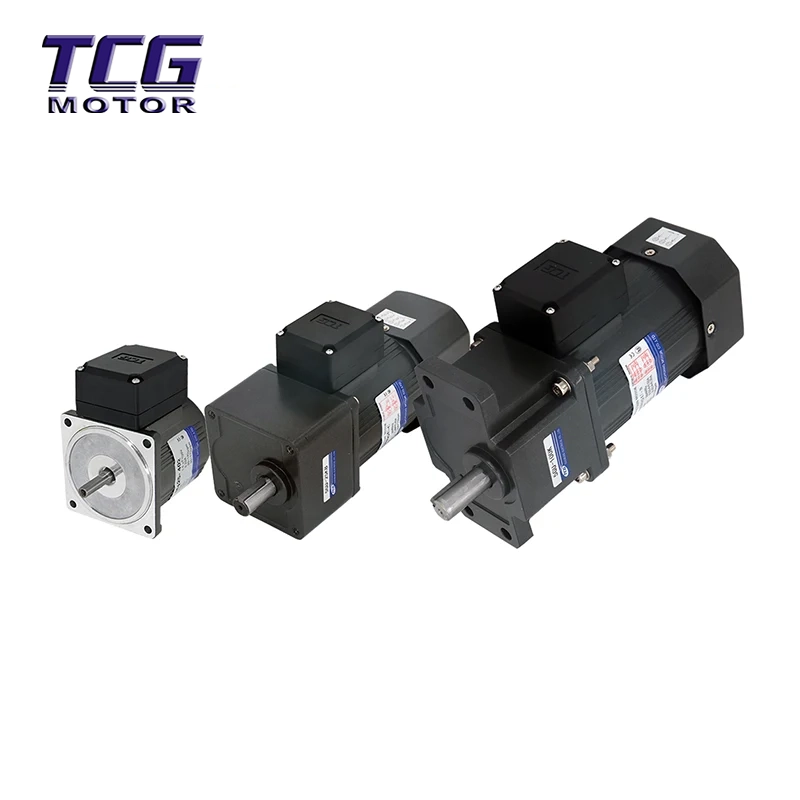

Motore di controllo della micro velocità

Hengfu, una fabbrica di motori professionale in Cina, offre il motore con controllo della micro velocità da 120 W ad alte prestazioni. Questo motore con micro controllo della velocità supporta sia la tensione monofase da 220 V che quella trifase da 380 V, fornendo una regolazione fluida della velocità per l'automazione. Progettata per garantire stabilità e bassa rumorosità, la nostra serie da 120 W diretta in fabbrica è certificata CE/ISO9001. Perfetto per progetti di vendita all'ingrosso e OEM/ODM, è la soluzione di alimentazione precisa ideale per trasportatori, imballaggi e apparecchiature mediche.

Invia richiesta

Descrizione del prodotto

Il motore di controllo della micro velocità è progettato per garantire precisione e affidabilità nella moderna automazione industriale. Caratterizzato da una robusta struttura a 4 poli, offre una velocità nominale di 1420 giri/min con vibrazioni e rumore significativamente ridotti rispetto alle alternative a 2 poli. Questo motore eccelle nelle applicazioni che richiedono avviamenti/arresti frequenti e coppia uniforme a bassa velocità. Con un alloggiamento in lega di alluminio ad alta resistenza per una dissipazione del calore superiore, garantisce una lunga durata anche in funzionamento continuo. In qualità di produttore originale, forniamo una profonda personalizzazione delle dimensioni dell'albero, delle flange di montaggio e del cablaggio, garantendo un'integrazione perfetta nei vostri macchinari specifici.

Motore Tai Chuang (monofase)

Valori nominali del motore a induzione continua

Modello n.		Forza (w)	Periferica Onda n (Hz)	Voltaggio (V)	Inizio Girando Momento (Kg/cm)	Valutazione		Avvia il condensatore		Modello di ingranaggio n.			NO.
Cilindrico Asse della forza	Taglio del pignone Asse della forza	Forza (w)	Periferica Onda n (Hz)	Voltaggio (V)	Inizio Girando Momento (Kg/cm)	Girando Momento (Kg/cm)	RevoVing NO. (giri/min)	Capacità (μF)	Resistenza Voltaggio (WV)	Associazione Cuscinetto	Cuscinetto dell'olio e Palning Cuscinetto Combinato	Mezzo Ingranaggio	NO.
2IK6A-A 2RK6A-A	2IK6GN-A 2RK6GN-A	6	50 60	100 110	0.42	0.42	1200 1450	2.5 3	250	2GN K	2GN	2GN10X	① ~ ③
2IK6A-C 2RK6A-C	2IK6GN-C 2RK6GN-C	6	50 60	200 220	0.42	0.42	1200 1450	0.8 1	400	2GN K	2GN	2GN10X	① ~ ③
3IK15A-A 3RK15A-A	3IK15GN-A 3RK15GN-A	15	50 60	100 110	0.8	1.1	1250 1550	46	250	3GN K	3GN	3GN10X	④ ~ ⑥
3IK15A-C 3RK15A-C	3IK15GN-C 3RK15GN-C	15	50 60	200 220	0.8	1.1	1200 1500	1 1.5	400	3GN K	3GN	3GN10X	④ ~ ⑥
4IK25A-A 4RK25A-A	4IK25GN-A 4RK25GN-A	25	50 60	100 110	1.3	1.8	1250 1550	68	250	4GN K	4GN	4GN10X	⑦ ~ ⑨
4IK25A-C 4RK25A-C	4IK25GN-C 4RK25GN-C	25	50 60	200 220	1.3	1.8	1250 1500	1.5 2.0	400	4GN K	4GN	4GN10X	⑦ ~ ⑨
5IK40A-A 5RK40A-A	5IK40GN-A 5RK40GN-A	40	50 60	100 110	2.3	3.2	1300 1550	10 12.0	250	5GN K	5GN	5GN10X	⑩ ~ ⑫
5IK40A-C 5RK40A-C	5IK40GN-C 5RK40GN-C	40	50 60	200 220	2.3	3.2	1300 1550	2.5 3	400	5GN K	5GN	5GN10X	⑩ ~ ⑫
5I K60A-A	5I K60GU-A	60	50 60	100 110	3.3	4.5	1300 1550	14.0	250	5GUK 5GUKB		5GU10XK	⑮ ~ ⑬
5I K60A-C	5I K60GU-C	60	50 60	200 220	3.3	4.5	1300 1550	3.5	400				⑮ ~ ⑬
5I K90A-A	5I K90GU-A	90	50 60	100 110	5.2	6.5	1300 1550	20.0	250				⑯ ~ ⑱
5I K90A-C	5I K90GU-C	90	5060	200 220	5.2	6.5	1300 1550	5.0	400
5I K120A-A	5I K120GU-A	120	50 60	100 110	5.4	6.5	1300 1550	25.0	250
5I K120A-C	5I K120GU-C	120	50 60	200 220	5.4	6.5	1300 1550	6.0	400
6I K140A-C	6I K140GU-C	140	50 60	200 220	5.8	7.6	1300 1550	8	400	6GUK			⑲ ~ ⑳
6I K180A-C	6I K180GU-C	180	50 60	200 220	9.5	12.6	1300 1550	10	400
6I K200A-C	6I K200GU-C	200	50 60	200 220	10.2	13.7	1300 1550	12	400

Tabella delle coppie ammissibili del micromotore di riduzione

Rapporto di riduzione (Ritio)		3	5	7.5	10	12.5	15	20	25	30	40	50	60	75	100	120	150	180	200	250
Velocità di uscita (50 Hz)		467	284	190	142	114	95	71	57	47	36	28	24	19	14	12	9.5	7.8	7.1	5.7
Velocità di uscita (60 Hz)		574	344	230	172	138	115	86	69	57	43	34	29	23	17	14	11	9.6	8.6	6.9
2	6 W	0.11	0.18	0.26	0.36	0.45	0.54	0.72	0.80	0.97	1.28	1.47	1.94	2.45	2.96
3	15 W	0.28	0.48	0.75	0.96	1.18	1.47	1.92	2.15	2.35	3.13	3.92	4.70	4.90
4	25 W	0.45	0.79	1.18	1.58	1.86	2.25	3.16	3.43	4.12	5.50	6.20	7.84
5	40 W	0.72	1.18	1.77	2.36	2.94	3.53	4.62	5.00	6.47	8.62	9.81
	60 W	1.08	1.77	2.64	3.54	4.02	5.31	7.08	7.25	8.73	11.6	14.71
	90 W	1.70	2.60	4.10	5.20	6.80	7.90	10.4	13.7	16.4	19.70
	120 W	2.11	3.52	5.28	7.04	8.04	9.60	12.7	14.5	17.4	19.70
6	140 W	2.46	4.11	6.16	8.22	9.86	11.8	16.4	19.7	23.6	25.50
	180 W	3.17	5.28	7.92	10.6	12.7	15.2	21.2	25.4	25.50
	200 W	3.48	5.80	8.71	11.6	13.9	16.7	23.3	25.50

Motore di controllo della velocità Tai Chuang (monofase)

Caratteristiche del motore di tipo USA (monofase)

Modello motore n.		Forza (W)	Voltaggio (V)	Periferica Onda n. (Hz)	Polo NO. (P)	Gamma di velocità variabile		Momento Girevole gcm		Inizio Girando Momento (gcm)	Consumato Energia (W)	Avvia il condensatore		NO.
Cilindrico Asse della forza	Taglio del pignone Asse della forza					Rotazioni NO. (giri/min)	Rapporto	Imposta numero rotazioni				Capacità (μF)	Resistenza Voltaggio (WV)
Cilindrico Asse della forza	Taglio del pignone Asse della forza					Rotazioni NO. (giri/min)	Rapporto	1200 (giri/min)	90 (giri/min)			Capacità (μF)	Resistenza Voltaggio (WV)
M206-001	M206-401	6	100 110	5060	4	90~1400 90~1700	3~1800	460	250	330	23	2.5	250	① ~ ③
M206-002	M206-402	6	200 220	5060	4	90~1400 90~1700	3~1800	460	250	330	23	0.8	400	① ~ ③
M315-001	M315-401	15	100 110	5060	4	90~1400 90~1700	3~1800	880 660	300	550	40	4.0	250	④ ~ ⑥
M315-002	M315-402	15	200 220	5060	4	90~1400 90~1700	3~1800	880 660	300	550	40	1	400	④ ~ ⑥
M425-001	M425-401	25	100 110	5060	4	90~1400 90~1700	3~1800	1760 1400	450	1200	60	6.0	250	⑦ ~ ⑨
M425-002	M425-402	25	200 220	5060	4	90~1400 90~1700	3~1800	1760 1400	450	1200	60	1.5	400	⑦ ~ ⑨
M540-001	M540-401	40	100 110	5060	4	90~1400 90~1700	3~1800	2800 1800	550	1900	90	10	250	⑩ ~ ⑫
M540-002	M540-402	40	200 220	5060	4	90~1400 90~1700	3~1800	2800 1800	550	1900	90	2.5	400	⑩ ~ ⑫
M560-001	M560-501	60	100 110	5060	4	90~1400 90~1700	3~1800	5000 3500	700	3000	150	14	250	⑬ ~ ⑮
M560-002	M560-502	60	200 220	5060	4	90~1400 90~1700	3~1800	5000 3500	700	3000	150	3.5	400	⑬ ~ ⑮
M590-001	M590-501	90	100 110	5060	4	90~1400 90~1700	3~1800	6600 5300	1100	4500	200	20	250	⑯ ~ ⑱
M590-002	M590-502	90	200 220	5060	4	90~1400 90~1700	3~1800	6600 5300	1100	4500	200	5	400
M5120-001	M5120-501	120	100 110	5060	4	90~1400 90~1700	3~1800	6900 5600	1500	4800	220	25	250
M5120-002	M5120-502	120	200 220	5060	4	90~1400 90~1700	3~1800	6900 5600	1500	4800	220	6	400
M6140-002	M6140-602	140	200 220	5060	4	90~1400 90~1700	3~1800	9500 7900	2600	8800	280	8	400	⑲ ~ ⑳
M6180-002	M6180-602	180	200 220	5060	4	90~1400 90~1700	3~1800	11000 9800	3500	9900	360	10	400
M6200-002	M6200-602	200	200 220	5060	4	90~1400 90~1700	3~1800	13000 10900	4600	12350	400	12	400

Valori nominali del motore a induzione continua (trifase)

Modello motore n.		Forza w	Periferica Onda n Hz	Voltaggio V	Inizio Girando Momento gcm	Valutazione		Modello di ingranaggio n.			NO.
Cilindrico Asse della forza	Taglio del pignone Asse della forza	Forza w	Periferica Onda n Hz	Voltaggio V	Inizio Girando Momento gcm	Girando Momento gcm	Revolving NO. giri/min	Pittura Cuscinetto	Cuscinetto dell'olio e Cuscinetto di accoppiamento Combinato	Mezzo Ingranaggio	NO.
4IK25A-S	4IK25GN-S	25	50 60	220 380	2400 1600	1900 1600	1300 1550	4GN K	4GN	4GN10X	⑦ ~ ⑨
5IK40A-S	5IK40GN-S	40	50 60	220 380	3000 2600	3000 2600	1300 1550	5GN K	5GN	5GN10X	⑩ ~ ⑫
5IK60A-S	5IK60GU-S	60	50 60	220 380	6000 5000	4500 3800	1300 1550	5GUK		5GU10XK	⑬ ~ ⑮
5IK90A-S	5IK90GU-S	90	50 60	220 380	8500 7000	6800 5700	1300 1550	5GUK		5GU10XK	⑯ ~ ⑱
5IK120A-S	5IK120GU-S	120	50 60	220 380	8800 8300	8800 7700	1300 1550	5GUKB		5GU10XK	⑯ ~ ⑱
6IK140A-S	6IK140GU-S	140	50 60	220 380	10800 9500	9800 8600	1300 1550	6GUKB			⑲ ~ ⑳
6IK180A-S	6IK180GU-S	180	50 60	220 380	13500 12000	12200 11000	1300 1550	6GUKB
6IK200A-S	6IK200GU-S	200	50 60	220 380	14800 13000	13000 11800	1300 1550	6GUKB

Vantaggi fondamentali

Specifiche elettriche versatili: compatibile con sistemi di alimentazione da 220 V/380 V, che lo rendono adatto ai mercati di esportazione globali.

Funzionamento fluido e silenzioso: il design a 4 poli garantisce una coppia stabile e un rumore acustico minimo, perfetto per uffici e ambienti medici.

Efficienza energetica ottimale: la potenza nominale di 120 W è ottimizzata per apparecchiature di piccole e medie dimensioni, bilanciando prestazioni e risparmio energetico.

Risposta sensibile alla velocità: se abbinato a un controller di velocità, raggiunge una regolazione continua ad ampio raggio con una risposta rapida alle variazioni di carico.

Durata di livello industriale: avvolgimenti in rame puro al 100% e cuscinetti di alta qualità garantiscono affidabilità in condizioni di fabbrica difficili.

Ripartizione tecnica

Componenti progettati con precisione per la massima durata

L'affidabilità del motore di controllo della micro velocità deriva dalla sua architettura interna premium.

Statore e rotore: utilizziamo lamiere di acciaio al silicio di alta qualità con stampaggio di precisione per ridurre al minimo la perdita di correnti parassite e la generazione di calore.

Avvolgimenti in rame puro al 100%: a differenza delle alternative CCA, il nostro motore utilizza filo di rame di elevata purezza con isolamento di Classe F, garantendo conduttività e resistenza superiori al sovraccarico termico.

Cuscinetti ad alta precisione: dotati di cuscinetti a sfera di prima classe per ridurre l'attrito, garantendo un funzionamento silenzioso e una durata meccanica estesa di oltre 10.000 ore.

Guida all'installazione e alla selezione

Come integrare il motore di controllo della micro velocità nel tuo sistema?

Flessibilità di montaggio: questo motore presenta un design standard a flangia quadrata, compatibile con la maggior parte dei micro riduttori globali.

Compatibilità di tensione: supporta 220 V monofase per semplici configurazioni in ufficio e 380 V trifase per reti elettriche industriali stabili.

Sinergia di controllo della velocità: per prestazioni ottimali, consigliamo di associare questo motore a un controller di velocità digitale. Ciò consente un intervallo di regolazione di 90-1420 giri/min con uscita di coppia costante a velocità inferiori.

Sicurezza del cablaggio: sono disponibili scatole terminali integrate o opzioni di cavi per soddisfare i requisiti di protezione IP

Applicazioni

Miniature Variable Speed Motor Applications

Forza aziendale

Corporate Strength

Riconoscimenti e qualifiche aziendali

Honors and Qualifications

Marchi partner

Partner Brands

Domande frequenti

D: Questo motore con controllo della micro velocità può funzionare 24 ore su 24, 7 giorni su 7?

R: Sì, con il suo alloggiamento in alluminio ad alta conduttività termica e l'isolamento di Classe F, è progettato per il servizio industriale continuo (ciclo di lavoro S1).

D: Fornite il controller di velocità corrispondente?

R: Assolutamente. Offriamo regolatori di velocità sia analogici che digitali come soluzione completa per il sistema motore.

D: Qual è il tempo di consegna per un albero personalizzato?

R: Per gli ordini OEM, i campioni richiedono in genere 7-10 giorni, mentre la produzione in serie richiede 15-20 giorni a seconda della complessità.

D: È reversibile?

R: Sì, la direzione di rotazione può essere facilmente modificata scambiando la configurazione del cablaggio.
