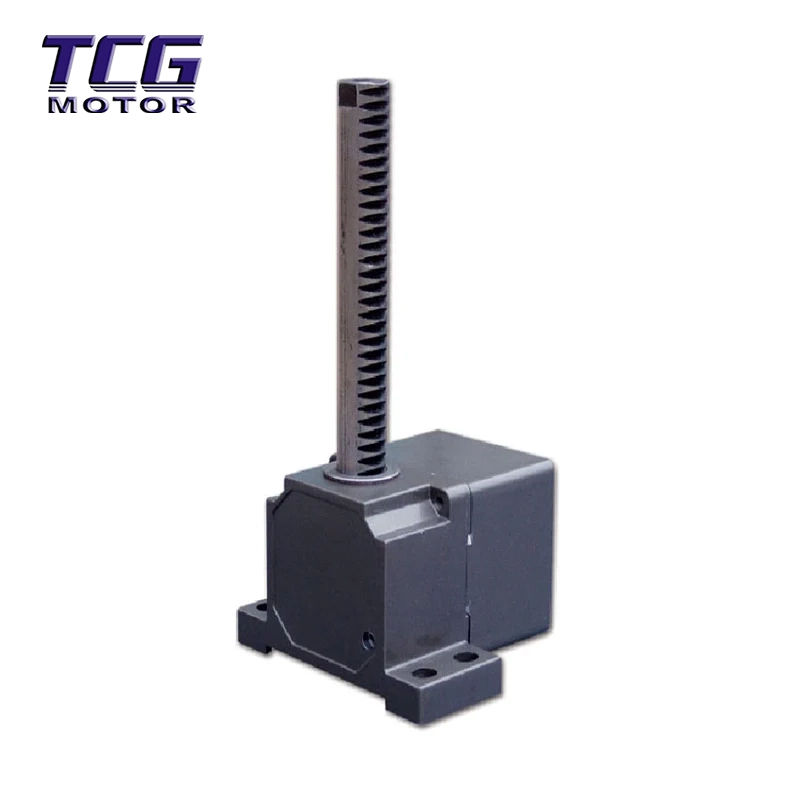

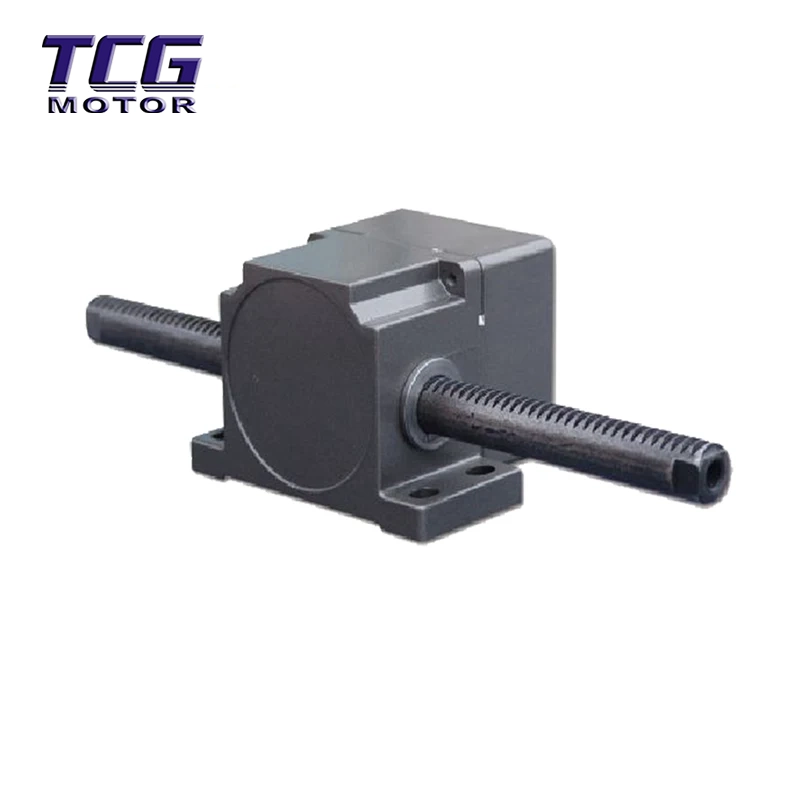

Questo riduttore verticale in linea è il "buffer" ideale che collega il motore e l'attrezzatura, proteggendo le attrezzature costose dagli impatti e consentendo al tempo stesso alla macchina di funzionare in modo efficiente in spazi limitati attraverso una corrispondenza precisa del rapporto di trasmissione.
Riduzione della velocità e aumento della coppia: riduce la velocità ultraelevata del motore amplificando al tempo stesso la coppia in uscita da decine a centinaia di volte per soddisfare i requisiti di carico pesante.
Cambio direzionale e spinta diretta: l'esclusivo layout verticale consente "virate ad angolo retto" in potenza, risparmiando spazio; modelli speciali possono emettere direttamente la spinta lineare, eliminando la necessità di bielle complesse.
Space Magician: il design compatto della struttura verticale consente di risparmiare spazio sul pavimento, rendendolo particolarmente adatto per apparecchiature con spazio interno limitato.
Resistente e robusto: gli ingranaggi principali sono sottoposti a uno speciale trattamento termico, che conferisce una durezza estremamente elevata e un'eccezionale resistenza all'usura e agli urti, garantendo una lunga durata.
Alta efficienza e funzionamento silenzioso: efficienza di trasmissione estremamente elevata (risparmio energetico) e funzionamento regolare con rumore estremamente basso.
Design modulare: supporta l'assemblaggio modulare; la manutenzione richiede solo la sostituzione dei moduli danneggiati, riducendo significativamente i costi di manutenzione a lungo termine.
| Taglia telaio 80 | ||||||||||
| rapporto di velocità | 15 | 20 | 25 | 30 | 36 | 50 | 75 | 100 | 120 | 150 |
| Velocità della cremagliera (mm/s) | 96 | 72 | 59 | 48 | 40 | 29 | 19 | 15 | 12 | 10 |
| Taglia telaio 90 | ||||||||||||
| rapporto di velocità | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | 130 | 150 |
| Velocità della cremagliera (mm/s) | 100 | 81 | 65 | 52 | 40 | 32 | 26 | 21 | 18 | 16 | 12 | 11 |

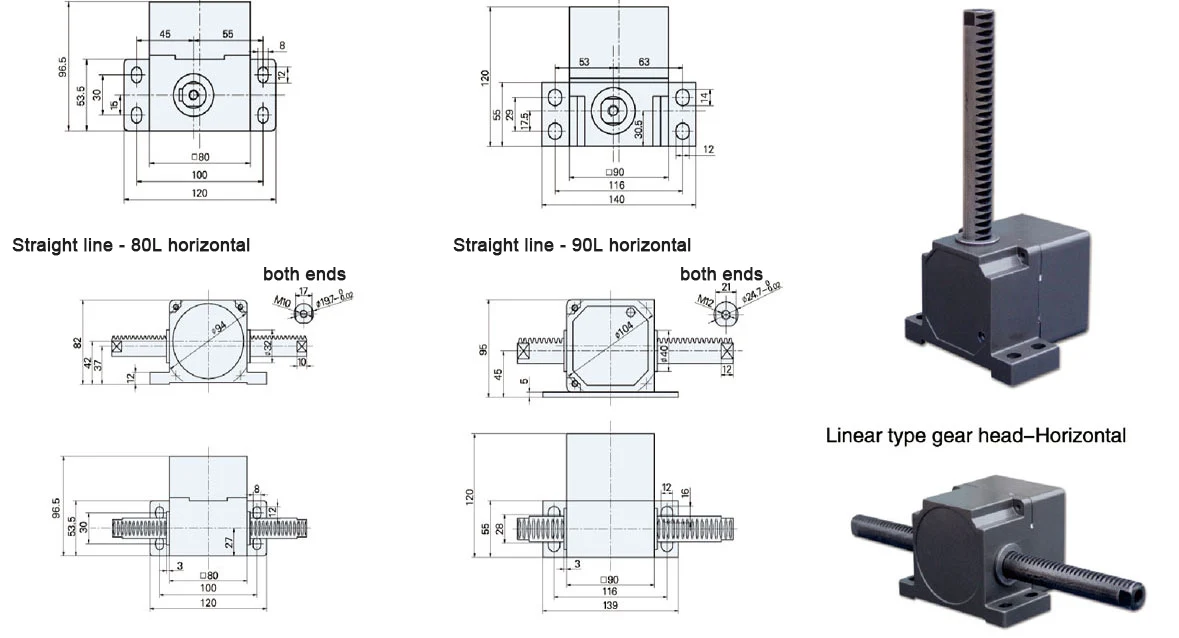

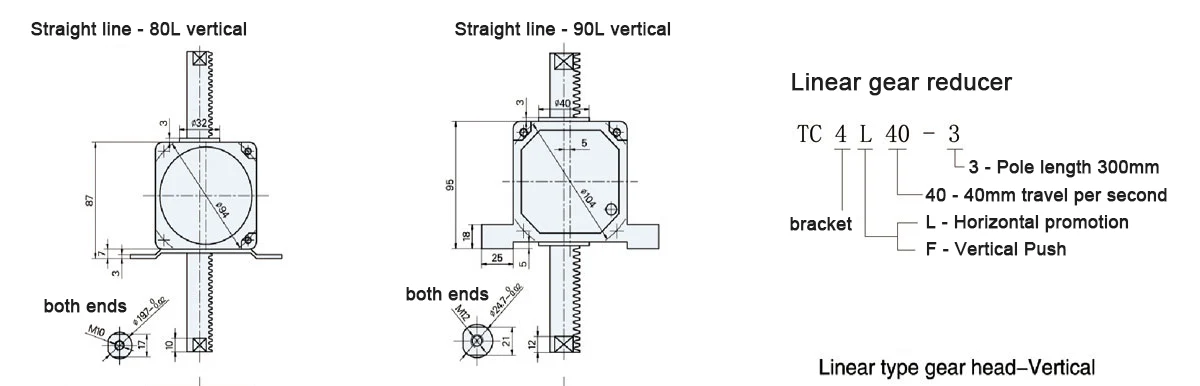

| Tipo | Massima qualità di movimentazione (kg) | Corsa effettiva cremagliera (mm) | Dimensioni del telaio | Potenza (W) |
| 80L(F) | 70 | 100~700 | 80 | 25 |
| 90 litri(F) | 140 | 100~1000 | 90 | 40~120 |
Il nostro riduttore verticale in linea è ampiamente utilizzato in applicazioni industriali con severi requisiti di spazio e potenza: Industria pesante e infrastrutture: cementifici, mulini a sfere minerari, gru portuali, frantoi.
Attrezzature industriali generali: vari nastri trasportatori, miscelatori, torri di raffreddamento, ventilatori, pompe, ecc.
Automazione e industria leggera: apparecchiature mediche, macchine per l'imballaggio alimentare, macchine tessili.
Q1: Perché un riduttore con riduttore in linea verticale deve essere installato su una base solida?
A: I riduttori con riduttore in linea verticale generano una coppia e una forza di reazione significative durante il funzionamento. Se la fondazione è irregolare o instabile, causerà forti vibrazioni, con conseguente usura prematura degli ingranaggi o addirittura guasti. Pertanto, è essenziale una base solida.
Q2: Come calcolare la coppia del cambio richiesta?
R: La formula principale è: Coppia (T) = 9550 × Potenza (kW) ÷ Velocità di uscita (rpm).
Nota: la coppia calcolata deve essere moltiplicata per un fattore di sicurezza (1,2-1,5 per carichi stabili, 1,5-2,0 per carichi d'urto) e la coppia nominale del riduttore deve essere maggiore di questo risultato, con un margine del 20%-30%.
Q3: Quali precauzioni dovrebbero essere prese quando si opera a pieno carico per periodi prolungati?
R: La dissipazione del calore è fondamentale. Se l'apparecchiatura funziona ininterrottamente per 24 ore, si consiglia di selezionare una ventola di raffreddamento o tubi dell'acqua di raffreddamento per evitare che una temperatura eccessiva dell'olio bruci le guarnizioni. Inoltre, devono essere utilizzati modelli con dissipatori di calore o raffreddamento ad aria forzata.
Q4: Cosa devo fare se il riduttore verticale in linea emette rumori anomali o diventa molto caldo al tatto?
R: Questo è un avviso di malfunzionamento. Arrestare immediatamente la macchina e controllare. Le possibili cause includono: fondamenta allentate, olio insufficiente o uso di olio di qualità inferiore e usura delle parti interne.
Q5: Esistono requisiti speciali per l'utilizzo nell'industria alimentare o farmaceutica?
R: È necessario utilizzare un involucro in acciaio inossidabile che soddisfi gli standard igienici e aggiungere olio lubrificante per uso alimentare per garantire un ambiente di produzione sicuro e privo di inquinamento.
