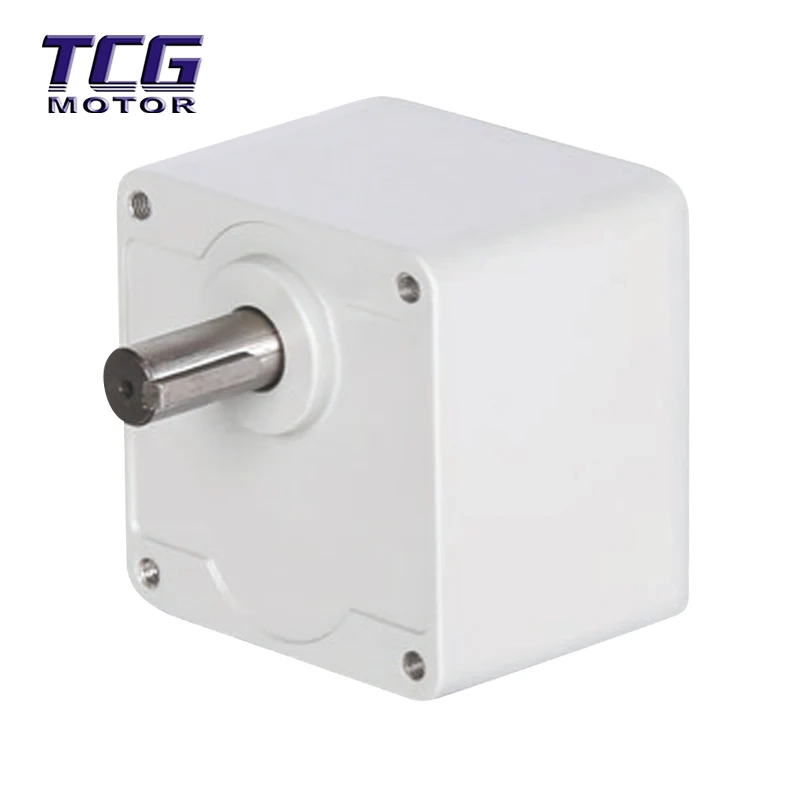

Un motore CC senza spazzole ad albero parallelo è un sistema di azionamento integrato che combina un motore senza spazzole con un riduttore ad asse parallelo. I suoi alberi di ingresso e di uscita rimangono paralleli, garantendo una trasmissione di potenza lineare. Utilizza la commutazione elettronica al posto delle spazzole tradizionali, combinata con un meccanismo di riduzione ad ingranaggi elicoidali di precisione, per ottenere una coppia elevata in dimensioni compatte.
Efficienza della trasmissione: gli alberi ortogonali richiedono un cambio di 90° nella direzione della potenza, con conseguente perdita di energia; gli alberi paralleli sono azionamenti lineari con perdite meccaniche estremamente basse, raggiungendo un rendimento superiore al 95%.
Vantaggio in termini di costi: struttura relativamente semplice, produzione di ingranaggi più semplice e più conveniente rispetto ai motori ad albero ortogonale, che lo rendono la scelta preferita per progetti sensibili al budget.
Spazio radiale: il motore CC senza spazzole ad albero parallelo è adatto a scenari con spazio longitudinale limitato ma ampio spazio laterale (come linee di assemblaggio lunghe e strette).
Efficienza energetica ultraelevata: utilizzando un design ad ingranaggi elicoidali o a spirale di precisione, vanta un elevato ingranamento e un'efficienza di trasmissione generalmente superiore al 95%. Rispetto ai motori ad asse destro, genera meno calore e risparmia più energia nel funzionamento a lungo termine, rendendolo la scelta ideale per retrofit a risparmio energetico.
Eccezionale rapporto costo-efficacia: essendo la struttura di riduttore più matura, i costi di produzione e manutenzione sono inferiori a quelli dei motori con asse destro. Pur soddisfacendo i requisiti di spazio, può farti risparmiare il 20%-30% sui costi di approvvigionamento dell'hardware.
Compatto verticalmente: sebbene la sua lunghezza laterale sia relativamente lunga, la sua altezza (spessore della pila) è estremamente sottile. È ideale per l'installazione in apparecchiature con altezza limitata ma ampio spazio in lunghezza, come etichettatrici di precisione e nastri trasportatori a strato sottile.
Funzionamento regolare ed esente da manutenzione: il motore brushless + la struttura del cambio chiusa non solo ha una durata di oltre 20.000 ore, ma funziona anche con un rumore estremamente basso. A differenza dei motori con spazzole, elimina la necessità di sostituire regolarmente le spazzole di carbone, garantendo davvero "installazione una tantum e tranquillità a lungo termine".
Nota: i motori CC senza spazzole ad albero parallelo occupano una grande quantità di spazio in orizzontale (direzione della lunghezza). Se lo spazio interno dell'apparecchiatura è estremamente ridotto, dare priorità ai motori ad asse ortogonale o ad asse piatto.
Linee di produzione automatizzate industriali: trasmissioni per nastri trasportatori, mandrini di macchine confezionatrici, rulli di etichettatrici, sollevatori di materiali.
Attrezzature commerciali e alimentari: Miscelatori commerciali, macinacaffè, meccanismi di erogazione per distributori automatici, forni rotativi.
Applicazioni intelligenti per la casa e l'edilizia: tapparelle elettriche, appendiabiti intelligenti, sistemi di ventilazione residenziale.
Margine di coppia: quando si seleziona un motore, la coppia di carico effettiva deve essere inferiore al 70% della coppia nominale per far fronte all'impatto di avviamenti e arresti frequenti e prolungare la durata del motore.
Spazio disponibile: a causa della sua struttura lineare, durante l'installazione è necessario riservare uno spazio laterale sufficiente e deve essere garantito un condotto di raffreddamento sulla coda del motore (lato ventola).
Prevenzione della connessione inversa: è severamente vietato invertire i terminali positivo e negativo dell'alimentazione, altrimenti la scheda dell'unità verrà bruciata immediatamente.
Differenziazione del segnale: È fondamentale distinguere tra le linee di alimentazione trifase (UVW) e le linee di segnale Hall/encoder. Un collegamento errato farà vibrare o non ruotare il motore.
Nessun impatto: quando si installano pulegge o giunti, è severamente vietato colpire l'albero di uscita del motore con il motore CC senza spazzole ad albero parallelo per evitare di danneggiare i cuscinetti e gli ingranaggi interni.
Gestione del raffreddamento: sebbene altamente efficiente, si consiglia di installare una ventola di raffreddamento durante il funzionamento continuo in ambienti ad alta temperatura superiore a 40 ℃ o in un involucro chiuso.
Standard di imballaggio: il corpo del motore CC senza spazzole ad albero parallelo è avvolto in cotone perlato EPE ispessito e collocato in una scatola di cartone ondulato a cinque strati ad alta resistenza per prevenire efficacemente schiacciamenti e vibrazioni durante il trasporto.
Tempi di consegna: per i modelli standard e i modelli personalizzati non standard (come lunghezze o tensioni dell'albero speciali), consultare il servizio clienti.
Q1: Qual è il migliore, un motore CC senza spazzole ad albero parallelo o un motore ad asse destro?
R: Dipende dallo spazio della tua attrezzatura. Se lo spazio laterale è ampio e si privilegia l'alta efficienza e il basso costo, un motore ad assi paralleli è la prima scelta in assoluto (efficienza > 95%). Se lo spazio interno della vostra attrezzatura è limitato e richiede un'installazione "ad altezza di curvatura", è necessario scegliere un motore ad asse destro.
Q2: Questo tipo di motore richiede manutenzione della lubrificazione?
R: No. Questo prodotto utilizza una struttura di lubrificazione a grasso completamente chiusa (design esente da manutenzione a vita). È prelubrificato in fabbrica con grasso speciale e gli utenti non necessitano di aggiungere olio lubrificante durante la normale durata di servizio.
D3: Perché si dice che sia più efficiente dal punto di vista energetico rispetto a un motore con asse destro?
R: Perché il percorso di trasmissione della potenza è diverso. Un motore con asse destro deve cambiare direzione di 90 gradi attraverso ingranaggi conici, con conseguente maggiore perdita di attrito (efficienza circa 85%). Un motore ad assi paralleli trasmette la potenza in modo lineare, con perdite meccaniche estremamente basse, ottenendo così una maggiore efficienza di conversione energetica.
Q4: È normale che il motore si surriscaldi?
R: A una temperatura ambiente inferiore a 40 ℃, una temperatura della superficie del motore che raggiunge i 60-70 ℃ è normale. Tuttavia, se diventa troppo caldo al tatto (oltre 90 ℃) o emana odore di bruciato, arrestare immediatamente la macchina e controllarla. Ciò potrebbe essere dovuto a un carico eccessivo, al funzionamento monofase o a una scarsa dissipazione del calore.
Q5: può essere utilizzato con un regolatore di velocità?
R: Assolutamente. Questo motore viene fornito di serie con un driver dedicato che supporta ingresso analogico 0-10 V, segnale PWM o regolazione della velocità con potenziometro, consentendo una regolazione fluida e continua da 0 RPM alla velocità nominale.
