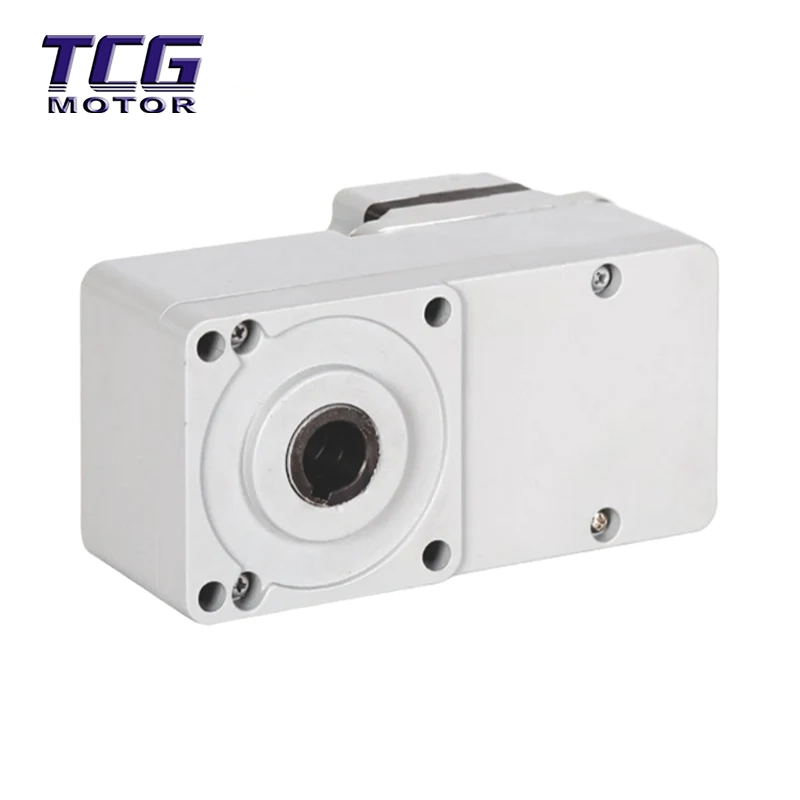

Il motore BLDC da 30 W con cambio piatto ad albero cavo 60GL è progettato specificamente per i requisiti di rotazione di precisione delle apparecchiature automatizzate. Integra cavi e sensori attraverso una struttura ad albero cavo e il suo design piatto consente di risparmiare molto spazio di installazione, rendendolo una soluzione di alimentazione ideale per bracci robotici, dispositivi medici e strumenti di precisione.
Questo prodotto è un sistema di alimentazione integrato con un design unificato, che accoppia un motore DC brushless da 30 W con un riduttore piatto ad alta precisione da 60GL. L'albero di uscita presenta una struttura cava. Le sue caratteristiche principali sono:
Design ad albero cavo: l'albero cavo consente un facile passaggio di cavi, tubi dell'aria o sensori, riducendo la complessità del cablaggio esterno. Adatto per applicazioni che richiedono cablaggio interno, come giunti di robot e moduli rotanti in apparecchiature mediche.
Struttura Piana: Spessore totale ≤90mm, con conseguente ingombro ridotto rispetto ai riduttori tradizionali, adattandosi a spazi di installazione con altezza limitata.
Trasmissione di precisione: il rapporto di riduzione 60GL fornisce una coppia elevata, soddisfacendo le esigenze di posizionamento di precisione e carichi pesanti.
Confronto con i riduttori ad albero pieno: il design ad albero cavo semplifica l'integrazione del sistema, evita interferenze dovute al cablaggio esterno e migliora la pulizia e l'affidabilità dell'apparecchiatura.
Confronto con altri riduttori piatti: il rapporto di riduzione dedicato 60GL ottimizza il bilanciamento di coppia e velocità, adattandosi a scenari di trasmissione più precisi.
L'integrazione dell'albero cavo consente di risparmiare spazio e costi: il foro dell'albero da 12 mm di diametro consente il passaggio diretto del cavo/cavo in fibra ottica, riducendo gli adattatori esterni e diminuendo la complessità del sistema e il tasso di guasto.
La struttura ultrasottile si adatta a spazi impegnativi: con uno spessore complessivo ≤90 mm, il motore BLDC da 30 W con riduttore piatto ad albero cavo 60GL può essere incorporato nei vani delle apparecchiature o a filo con le superfici di montaggio, rendendolo particolarmente adatto per applicazioni a basso profilo come apparecchiature di imaging medicale e giunti di robot collaborativi.
Funzionamento silenzioso e silenzioso: gli ingranaggi rettificati di precisione e bilanciati dinamicamente producono un livello di rumore operativo di 50XXdB, adatto per ambienti silenziosi come apparecchiature di laboratorio e case intelligenti.
Dissipazione del calore altamente efficiente e lunga durata: l'alloggiamento piatto aumenta l'area di dissipazione del calore e, combinato con materiali termicamente conduttivi, l'aumento continuo della temperatura operativa è ≤80 ℃, con una durata superiore a 20.000 ore.
Robotica e automazione: moduli di giunzione robot collaborativi, assi rotanti del braccio robotico SCARA, piattaforme rotanti per apparecchiature di ispezione automatizzate.
Attrezzature mediche: meccanismi di rotazione degli endoscopi, moduli di azionamento delle apparecchiature per l'imaging TC, effettori finali dei robot chirurgici.
Produzione di precisione: tavole rotanti di lenti per macchine di posizionamento SMT, piattaforme di ispezione di wafer semiconduttori, apparecchiature di misurazione ottica.
Smart Home: rulli per tende motorizzati nascosti, meccanismi di rotazione intelligenti delle serrature delle porte, dispositivi di sollevamento di precisione.
Differenziazione degli scenari: il motore BLDC da 30 W con riduttore piatto ad albero cavo da 60GL è particolarmente adatto per scenari che richiedono l'integrazione di sensori, encoder o cavi nell'asse rotante, evitando l'aggrovigliamento di cavi esterni o interferenze del segnale.
Assicurarsi che la coassialità dell'albero di uscita e del carico sia ≤ 0,05 mm. Si consiglia un giunto flessibile per ammortizzare i carichi decentrati. Stringere le viti di fissaggio in diagonale, assicurandosi che la coppia sia conforme alle specifiche (evitare concentrazioni di tensioni localizzate).
Collegamento elettrico: è necessario utilizzare un driver BLDC dedicato; è vietata la connessione diretta all'alimentazione.
I cavi di segnale Hall devono essere schermati per evitare interferenze elettromagnetiche.
Coppia di carico effettiva ≤80% della coppia nominale, consentendo un margine per gestire gli shock di avvio-arresto.
Evitare curve strette quando si infilano i cavi attraverso l'albero cavo; si consigliano cavi flessibili.
Controllare lo stato del grasso ogni 3 mesi (solo smontaggio professionale). Non aprire il coperchio a meno che il sigillo non sia danneggiato.
Confezionato sottovuoto con un pallet in lega di alluminio per un montaggio sicuro e ulteriormente protetto da uno strato esterno di cotone perlato EPE e una scatola di cartone a nido d'ape per evitare compressione e deformazione.
Spedizione: per i modelli standard e i modelli personalizzati non standard (come quelli con lunghezze o tensioni dell'albero speciali), consultare il servizio clienti. Supportiamo il trasporto marittimo/DHL/aereo in tutto il mondo.
Q1: La struttura dell'albero cavo influisce sulla resistenza?
R: Utilizzando materiali in lega ad alta resistenza e un design ottimizzato per la simulazione, può sopportare il carico nominale, ma la forza radiale/assiale non deve essere superata secondo le specifiche.
Q2: Il rapporto di riduzione personalizzato è supportato?
R: Sì, la personalizzazione è disponibile da 5:1 a 200:1, con una quantità minima d'ordine di 10 unità.
Q3: Esistono restrizioni sul passaggio dei cavi attraverso l'albero cavo?
R: Si consigliano cavi flessibili con diametro ≤12mm per evitare di graffiare la parete interna del foro dell'albero con fili rigidi.
Q4: può essere utilizzato in ambienti umidi?
A: Grado di protezione IP54, antipolvere e impermeabile. Per ambienti estremi è necessaria una protezione o un trattamento sigillante più elevato.
Q5: Come calibrare la precisione del controllo a circuito chiuso?
R: La calibrazione della fase Hall e l'impostazione dell'origine dell'encoder sono necessarie insieme al driver. Viene fornito supporto manuale tecnico.
