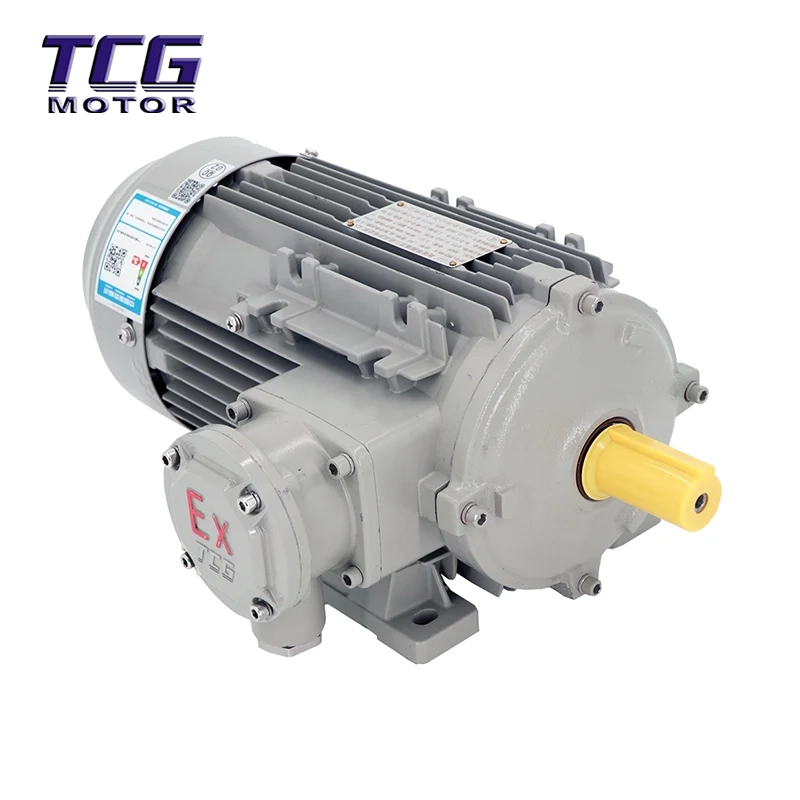

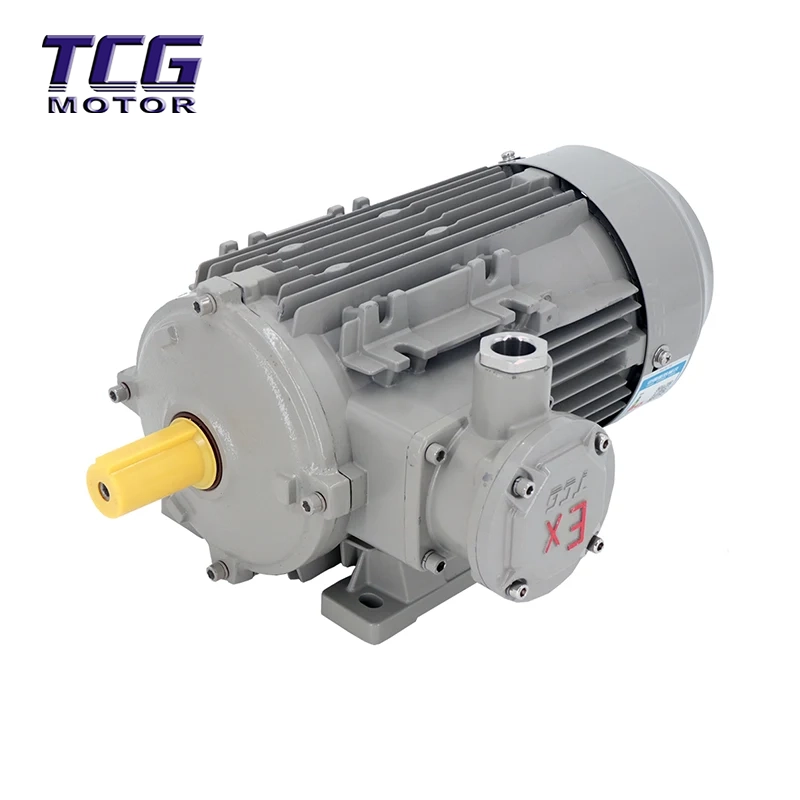

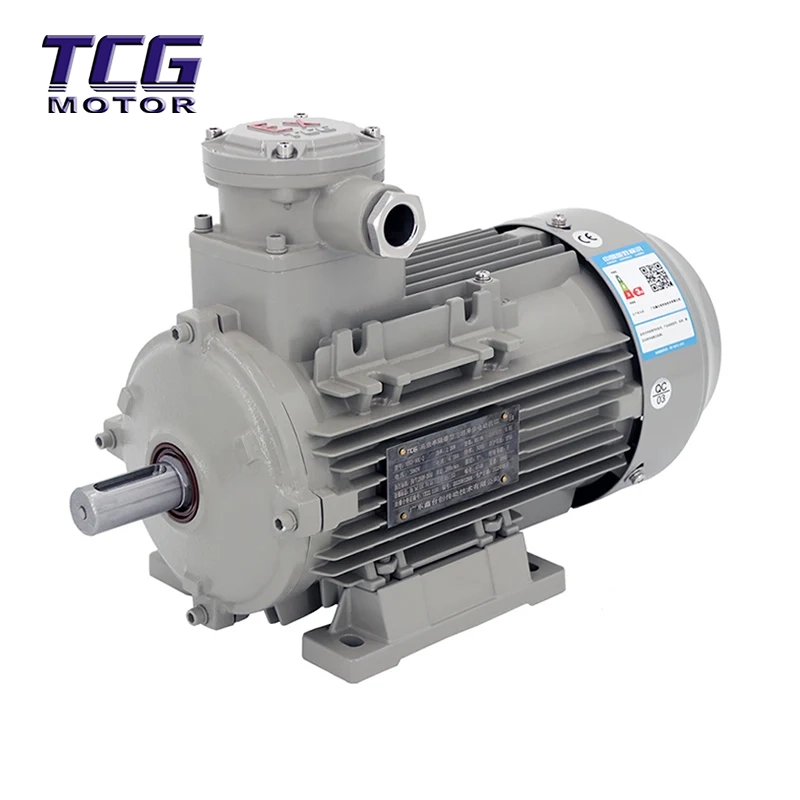

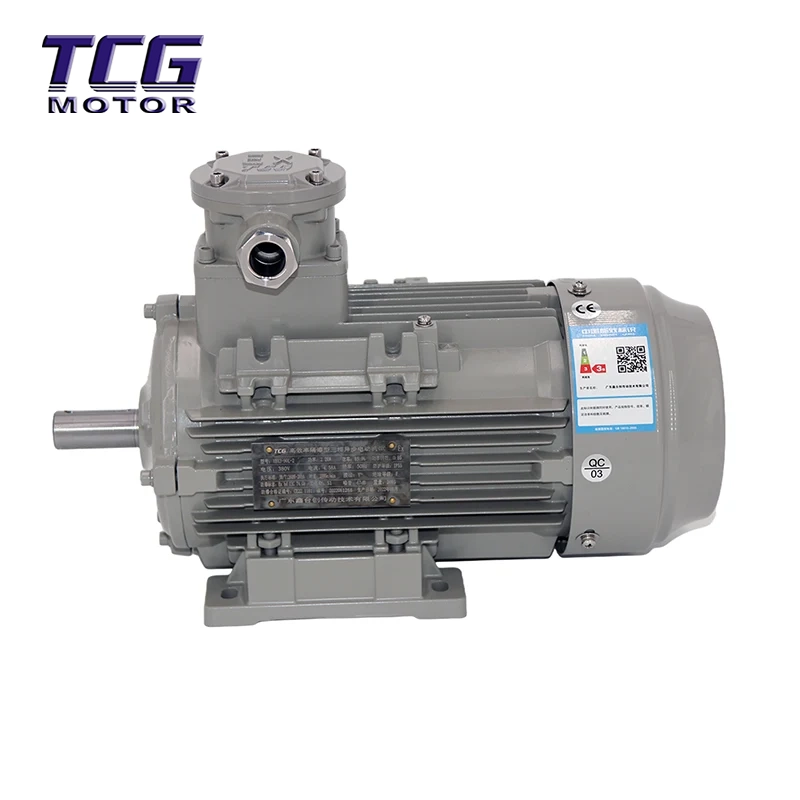

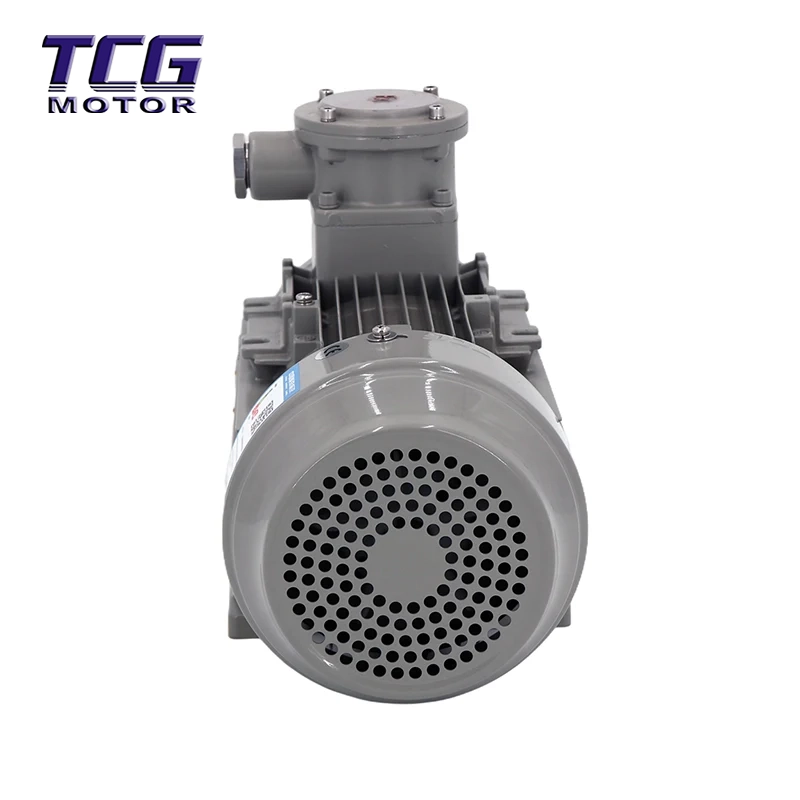

Il montaggio B3 del motore antideflagrante Ex d IIC T4 è adatto all'uso come potenza di azionamento generale in apparecchiature situate in luoghi contenenti gas infiammabili o miscele esplosive formate da vapori e aria. Viene utilizzato principalmente nell'industria petrolifera e chimica ed è ampiamente utilizzato anche nel settore tessile, metallurgico, del gas di città, dei trasporti, della lavorazione del grano e del petrolio, della fabbricazione della carta, della medicina e di altri settori.
L'indice di efficienza di montaggio del motore antideflagrante B3 Ex d IIC T4 è conforme al livello 3 della norma GB/T 18613-2020 "Valori minimi consentiti e gradi di efficienza energetica dei motori asincroni trifase di piccole e medie dimensioni". Vengono adottati cuscinetti NSK.
Il montaggio B3 del motore antideflagrante Ex d IIC T4 offre alta efficienza e risparmio energetico, con i vantaggi di un ampio margine di aumento della temperatura, lunga durata, basse vibrazioni, bassa rumorosità ed elevata affidabilità. È il primo motore asincrono trifase ignifugo sviluppato a livello nazionale con alloggiamento in lega di alluminio. Rispetto ai tradizionali alloggiamenti in ghisa, è più leggero, più compatto e ha un aspetto più raffinato.
Su richiesta possono essere fornite apparecchiature ausiliarie opzionali, come sensori di temperatura degli avvolgimenti, sensori di temperatura dei cuscinetti, trasmettitori di temperatura e riscaldatori.
Modello: motore asincrono trifase serie YBX3
Potenza: da 0,18 kW a 315 kW
Poli dello statore: 2P, 4P, 6P, 8P
Tipologia installazione: B3, B5, B14, B35
Motore asincrono trifase ignifugo ad alta efficienza serie YBX3
Il motore "Exd" antideflagrante è un tipo di motore ignifugo. Il suo principio è quello di posizionare i componenti che possono generare scintille, archi o temperature elevate pericolose durante il normale funzionamento all'interno di una custodia ignifuga. L'involucro è in grado di sopportare la pressione interna senza danneggiarsi e garantisce che, quando la fiamma interna si propaga attraverso le intercapedini, l'energia sia ridotta ad un livello insufficiente per accendere l'atmosfera esterna.
Il ramo II è ulteriormente suddiviso come segue:
● Classe IIA: il gas rappresentativo è propano;
● Classe IIB: il gas rappresentativo è l'etilene;
● Classe IIC: i gas rappresentativi sono idrogeno e acetilene.
Esempi di gas, vapori e gruppi di temperatura infiammabili comuni per la Classe II sono riportati nella Tabella 1.
Nota: le apparecchiature contrassegnate con IIB sono adatte anche per applicazioni che richiedono IIA. L'apparecchiatura contrassegnata con IIC è adatta per applicazioni che richiedono IIA o IIB.
Il ramo III è ulteriormente suddiviso come segue:
● Classe IIIA: volatili combustibili;
● Classe IIIB: polvere non conduttiva;
● Classe IIIC: polvere conduttiva.
Nota: l'apparecchiatura contrassegnata con IIIB è adatta per applicazioni che richiedono IIIA. L'apparecchiatura contrassegnata con IIIC è adatta per applicazioni che richiedono IIIA o IIIB.
| livello | Gruppo e temperatura (℃) | |||
| T1 | T2 | T3 | T4 | |
| t>450 | 450≥ t>300 |
300≥ t>200 |
200≥t>135 | |
| ⅡA | Metano, acetato di etano, propano, stirene, benzene, xilene, toluene, carbonio monossido |
Butanolo, butano, etanolo, propilene, etilbenzene, metanolo, propanolo |
Cicloesano, pentano, esano, eptano, ottano, cherosene, diesel, benzina per motori, decano |
acetaldeide |
| ⅡB | Propargine, ciclopropano, gas di cokeria |
ossido di 1,2-propilene, ossido di etilene, etilene |
Butirraldeide, acroleina, idrogeno solfuro, dimetil etere, tetraidrofurano etere |
Dietiletere, tetrafluoroetilene, etilmetiletere |
| ⅡC | idrogeno | acetilene | ||
Tensione nominale: 220/380 V, 380/660 V; (380 V, 660 V sono applicabili solo ai motori da 4KW e superiori)
Frequenza nominale: 50/60Hz
Modalità di lavoro: S1 (sistema di lavoro continuo)
L'altitudine non supera i 1000 m
La temperatura dell'aria ambiente varia con la stagione ed è di tipo interno da -15~+40°C;
L'umidità relativa massima dell'aria ambiente: l'umidità relativa massima media del mese più piovoso è del 90% e la temperatura minima media del mese non è superiore a 25°C.
| NO. | Potenza nominale | Velocità nominale | Corrente nominale (A) | Efficienza | Fattore di potenza | Coppia nominale | Coppia del rotore bloccato Coppia nominale |
Coppia massima Coppia nominale |
Corrente a rotore bloccato Corrente nominale |
|
| kw | HP | (r/min) | 380 V | (η) | COSΦ | N·m | Ts/Tn | Tmax/Tn | È/In | |
| YBX3-71M1-2 | 0.37 | 0.5 | 2800 | 0.99 | 74.8 | 0.8 | 1.26 | 2.3 | 2.3 | 6.1 |
| YBX3-71M2-2 | 0.55 | 0.75 | 2800 | 1.4 | 77.2 | 0.82 | 1.87 | 2.2 | 2.3 | 6.3 |
| YBX3-80M1-2 | 0.75 | 1 | 2880 | 1.7 | 80.7 | 0.83 | 2.49 | 2.3 | 2.3 | 6.8 |
| YBX3-80M2-2 | 1.1 | 1.5 | 2880 | 2.43 | 82.7 | 0.83 | 3.65 | 2.3 | 2.3 | 7.3 |
| YBX3-90S-2 | 15 | 2 | 2895 | 3.25 | 84.2 | 0.83 | 4.96 | 2.3 | 2.3 | 7.6 |
| YBX3-90L-2 | 2.2 | 3 | 2895 | 4.57 | 85.9 | 0.85 | 7.26 | 2.3 | 2.3 | 7.8 |
| YBX3-100L-2 | 3 | 4 | 2895 | 5.94 | 87.1 | 0.88 | 9.9 | 2.3 | 2.3 | 8.1 |
| YBX3-112M-2 | 4 | 5.5 | 2905 | 7.83 | 88.1 | 0.88 | 13.1 | 2.3 | 2.3 | 8.3 |
| YBX3-132S1-2 | 5.5 | 7.5 | 2930 | 10.6 | 89.2 | 0.88 | 17.9 | 2.2 | 2.3 | 8.0 |
| YBX3-132S2-2 | 7.5 | 10 | 2930 | 14.4 | 90.1 | 0.89 | 24.4 | 2.2 | 2.3 | 7.8 |
| NO. | Potenza nominale | Velocità nominale | Corrente nominale (A) | Efficienza | Fattore di potenza | Coppia nominale | Coppia del rotore bloccato Coppia nominale |
Coppia massima Coppia nominale |
Corrente a rotore bloccato Corrente nominale |
|
| kw | HP | (r/min) | 380 V | (η) | COSΦ | N·m | Ts/Tn | Tmax/Tn | È/In | |
| YBX3-71M1-4 | 0.25 | 0.37 | 1360 | 0.81 | 68.6 | 0.62 | 1.73 | 2.3 | 2.4 | 6.0 |
| YBX3-71M2-4 | 0.37 | 0.5 | 1360 | 1.14 | 71.2 | 0.62 | 2.54 | 2.3 | 2.4 | 6.0 |
| YBX3-80M1-4 | 0.55 | 0.75 | 1420 | 1.57 | 74.6 | 0.64 | 3.78 | 2.3 | 2.4 | 6.0 |
| YBX3-80M2-4 | 0.75 | 1 | 1420 | 1.86 | 82.5 | 0.74 | 5.04 | 2.3 | 2.3 | 6.3 |
| YBX3-90S-4 | 1.1 | 1.5 | 1445 | 2.68 | 84.1 | 0.74 | 7.27 | 2.3 | 2.3 | 6.5 |
| YBX3-90L-4 | 1.5 | 2 | 1445 | 3.61 | 85.3 | 0.74 | 9.91 | 2.3 | 2.3 | 6.6 |
| YBX3-100L1-4 | 2.2 | 3 | 1435 | 4.93 | 86.7 | 0.78 | 14.6 | 2.3 | 2.3 | 6.9 |
| YBX3-100L2-4 | 3 | 4 | 1435 | 6.66 | 87.7 | 0.78 | 20 | 2.3 | 2.3 | 7.5 |
| YBX3-112M-4 | 4 | 5.5 | 1440 | 8.56 | 88.6 | 0.81 | 26.5 | 2.3 | 2.3 | 7.6 |
| YBX3-132S-4 | 5.5 | 7.5 | 1460 | 11.6 | 89.6 | 0.82 | 36 | 2.0 | 2.3 | 7.7 |
| YBX3-132M-4 | 7.5 | 10 | 1460 | 15.3 | 90.4 | 0.83 | 49.1 | 2.0 | 2.3 | 7.5 |
1. Quali certificazioni hanno i vostri motori antideflagranti?
I nostri motori antideflagranti sono certificati secondo gli standard IEC 60079 e GB3836, con classificazione Ex d IIB T4 / IIC T4. Forniamo anche certificati ATEX, IECEx e CNEX su richiesta.
2. Posso ottenere motori OEM o personalizzati?
Sì, Hengfu è una fabbrica cinese leader che offre servizi OEM completi. Supportiamo tensioni personalizzate, materiali dell'albero (acciaio inossidabile 304/316), colori di verniciatura speciali, riscaldatori, sensori PT100 e altre modifiche per soddisfare i requisiti del vostro progetto.
3. Qual è il tempo di consegna per gli ordini all'ingrosso?
In qualità di produttore con produzione interna, il nostro tempo di consegna standard è di 15-25 giorni per ordini all'ingrosso. I campioni possono essere organizzati entro 7-10 giorni. Garantiamo consegne puntuali con opzioni logistiche flessibili.
4. Quali tipi di montaggio sono disponibili?
Offriamo vari tipi di montaggio tra cui B3 (montaggio su piedi), B5 (montaggio su flangia), B14 (montaggio frontale) e B35 (montaggio piedi-flangia combinato). Il tipo B3 è più comunemente utilizzato per applicazioni industriali.
5. Qual è il periodo di garanzia?
Forniamo una garanzia standard di 18 mesi dalla data di spedizione, che copre i difetti di fabbricazione. Il nostro team post-vendita offre supporto tecnico remoto e fornitura di pezzi di ricambio a livello globale.
6. Come garantite la qualità del prodotto e l'imballaggio per l'esportazione?
La nostra fabbrica è certificata ISO9001. Ogni motore viene sottoposto a ispezione al 100% prima della spedizione. Per l'esportazione, utilizziamo casse di compensato idonee alla navigazione standard con pallet rinforzati per garantire un trasporto sicuro.
