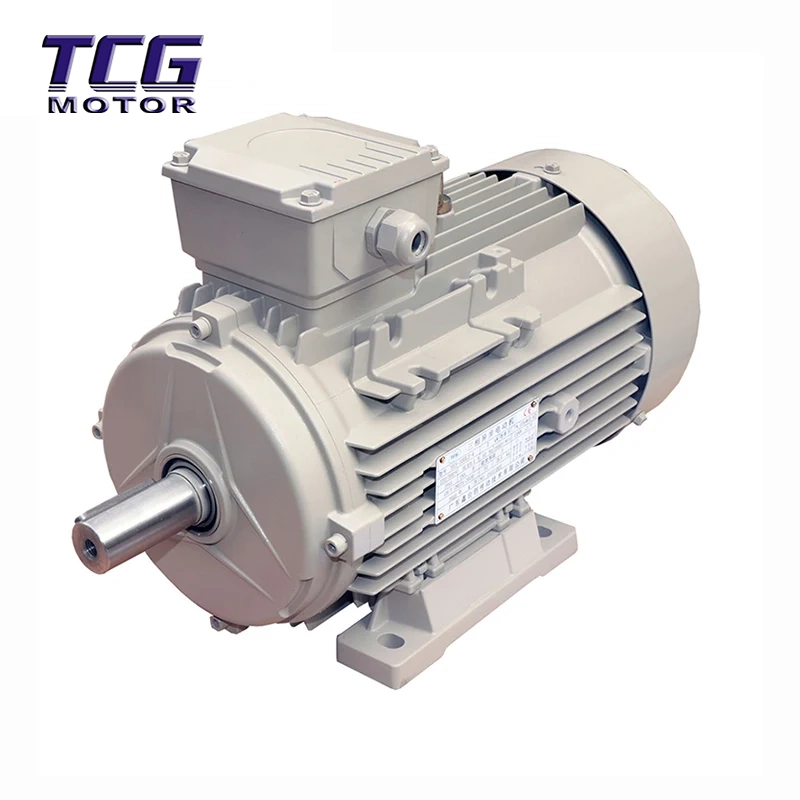

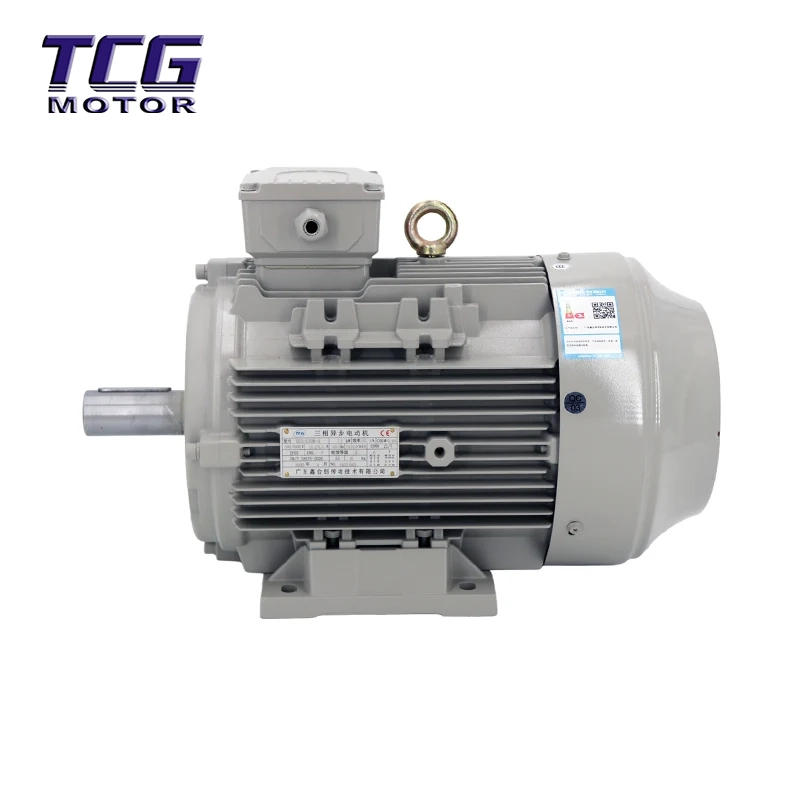

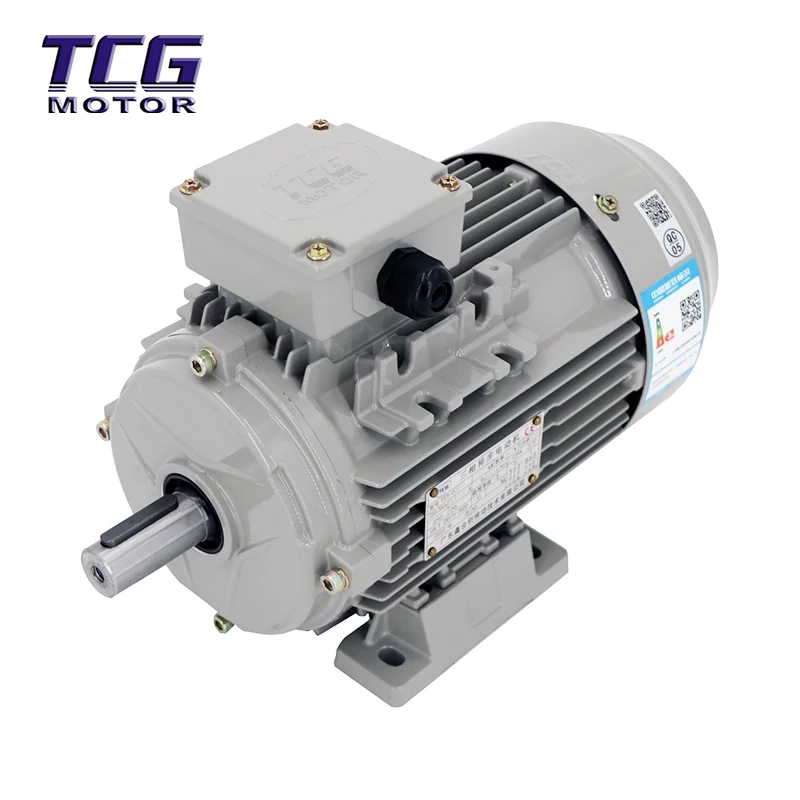

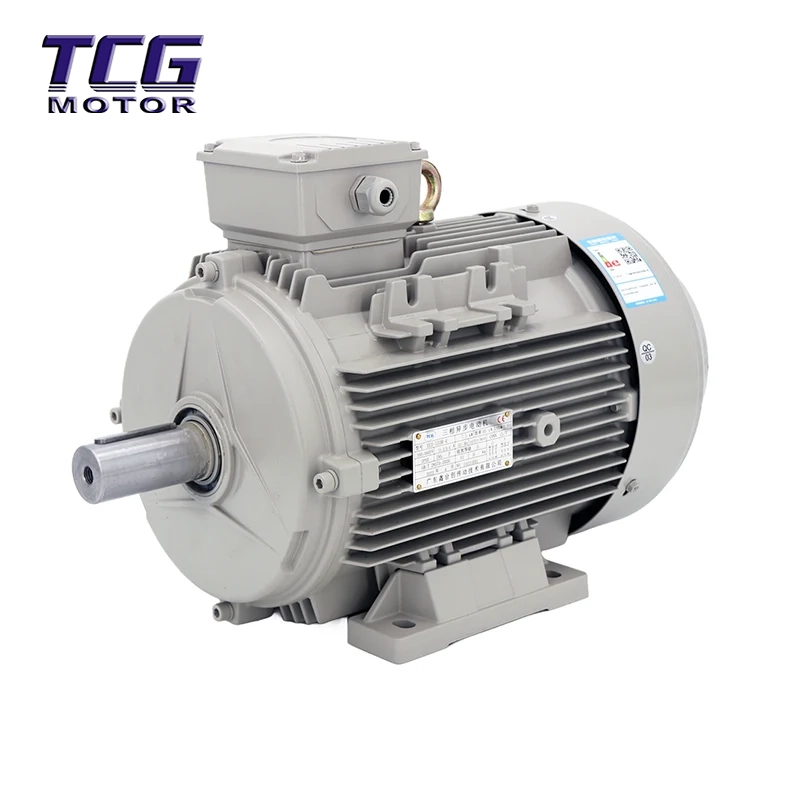

Motore B3 ad alta efficienza montato su piedi

Assicurati la tua quota di mercato con il motore B3 ad alta efficienza molto richiesto montato su piedi di Hengfu. In qualità di produttore esperto, offriamo strutture di prezzo che ti aiutano a stare al passo con la concorrenza.

Invia richiesta

Descrizione del prodotto

Questo motore B3 ad alta efficienza montato su piedi presenta un design dell'alloggiamento in alluminio pressofuso, che non solo è più leggero ma fornisce anche un'eccellente dissipazione del calore. La sua struttura compatta e il sistema di isolamento superiore (Classe F) lo rendono particolarmente adatto per l'uso in ambienti petroliferi, chimici e altri ambienti industriali difficili. Sia in funzionamento continuo che in ambienti di produzione impegnativi, il motore YE3 fornisce un supporto di potenza stabile e affidabile.

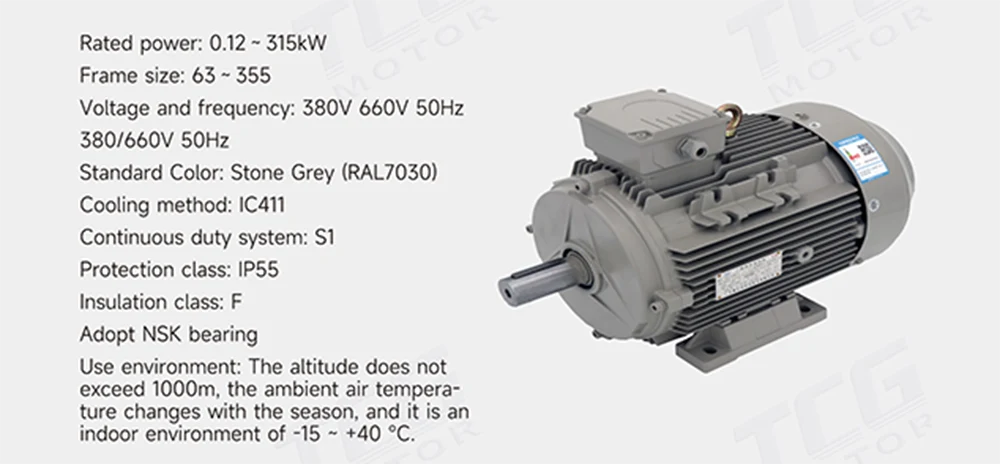

Specifiche

Parametro	Dettagli
Classe di efficienza	IE3 (Ultra-high Efficiency), soddisfa gli standard nazionali di risparmio energetico
Gamma di potenza nominale	0,12 kW - 315 kW (Ampia gamma per applicazioni industriali)
Dimensioni del telaio	71-355
Voltaggio e frequenza	380 V / 60 Hz o 50 Hz (dipende dal modello specifico)
Classe di protezione	IP55 (a tenuta di polvere e protetto contro gli spruzzi d'acqua)
Classe di isolamento	Classe F (testato come Classe B)
Metodo di raffreddamento	IC411 (Autoventilato/Autoraffreddamento)
Colore standard	Grigio Chiaro (RAL 7050)

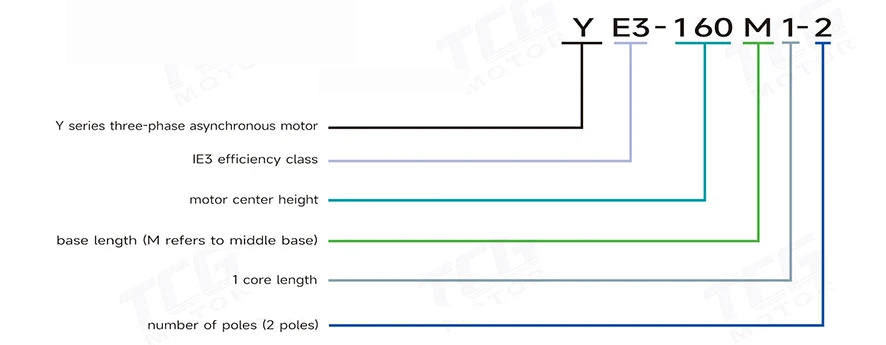

Descrizione del modello

Tabella Dati Tecnici

velocità sincrona 3000 giri/min
Digitare n.	Valutato produzione		Valutato attuale	Valutato velocità	EFF	Energia fattore COSΦ	Valutato Coppia Tst/Tn	Bloccato rotore/nominale coppia Tst/Tn	Massimo/nominato coppia Tm/Tn	Bloccato rotore/nominale attuale Ist/n	Rumore LWA	Peso
Digitare n.	kW	HP	A	giri/min	%		Nm				d3	KG
YE3-71M1-2	0.37	0.5	0.9	2800	73.8	0.81	1.3	2.3	2.2	7	64	7.5
YE3-71M2-2	0.55	0.75	1.3	2800	77.8	0.82	1.9	2.3	2.3	7	64	8
YE3-80M1-2	0.75	1	1.7	2870	80.7	0.82	2.5	2.3	2.3	7	62	1
YE3-80M2-2	1.1	1.5	2.4	2875	82.7	0.83	3.65	2.2	2.3	7.6	62	13
YE3-90S-2	1.5	2	3.2	2880	84.2	0.84	4.97	2.2	2.3	7.9	67	15
YE3-90L-2	2.2	3	4.6	2880	85.9	0.85	7.3	2.2	2.3	7.9	67	18
YE3-100L-2	3	4	6	2880	87.1	0.87	9.95	2.2	2.3	8.5	74	26
YE3-112M-2	4	5.5	7.8	2915	88.1	0.88	13.1	2.2	2.3	8.5	77	33
YE3-132S1-2	5.5	7.5	10.6	2935	89.2	0.88	17.9	2	2.3	8.5	79	48
YE3-132S2-2	7.5	10	14.4	2930	90.1	0.88	24.4	2	2.3	8.5	79	53
YE3-160M1-2	11	15	20.6	2950	91.2	0.89	35.6	2	2.3	8.5	81	110
YE3-160M2-2	15	20	27.9	2945	91.9	0.89	48.6	2	2.3	8.5	81	122
YE3-160L-2	18.5	25	34.2	2945	92.4	0.89	60	2	2.3	8.5	81	135
YE3-180M-2	22	30	40.5	2950	92.7	0.89	71.2	2	2.3	8.2	83	185
YE3-200L1-2	30	40	54.9	2965	93.3	0.89	96.6	2	2.3	7.5	84	230
YE3-200L2-2	37	50	67.4	2965	93.7	0.89	119	2	2.3	7.6	84	243
YE3-225M-2	45	60	80.8	2965	94	0.9	145	2	23	7.7	86	324
YE3-250M-2	55	75	98.5	2975	94.3	0.9	177	2	2.3	7.1	89	385
YE3-280S-2	75	100	134	2975	94.7	0.9	241	1.8	2.3	7.1	91	530
YE3-280M-2	90	120	160	2975	95	0.9	289	1.8	2.3	7.1	91	585
YE3-315S-2	110	150	195	2985	952	0.9	352	1.8	2.3	7.1	92	965
YE3-315M-2	132	180	234	2985	95.4	0.9	422	1.8	2.3	7.1	92	1070
YE3-315L1-2	160	220	279	2985	95.6	0.91	512	1.8	2.3	7.2	92	150
YE3-315L2-2	200	270	349	2985	95.8	0.91	640	1.8	2.2	7.2	92	1210
YE3-355M-2	250	340	436	2985	95.8	0.91	800	1.6	22	7.2	100	1670
YE3-355L-2	315	430	549	2985	95.8	0.91	1008	1.6	2.27.2	100	1865
velocità sincrona 1500 giri/min
YE3-71M1-4	0.25	0.34	0.34	1400	73.5	0.74	1.7	2.1	2.2	6.6	55	7
YE3-71M2-4	0.37	0.5	0.5	1400	77.3	0.75	2.5	2.1	2.2	6.6	55	7.5
YE3-80M1-4	0.55	0.75	0.75	1430	80.8	0.75	3.7	2.4	2.3	6.6	56	11
YE3-80M2-4	0.75	1	1	1430	82.5	0.75	5.0	2.3	2.3	6.6	56	13
YE3-90S-4	1.1	1.5	1.5	1430	84.1	0.76	7.3	2.3	2.3	6.8	59	16
YE3-90L-4	1.5	2	2	1430	85.3	0.77	10.0	2.3	2.3	7	59	20
YE3-100L1-4	2.2	3	3	1450	86.7	0.81	14.5	2.3	2.3	7.6	64	28
YE3-100L2-4	3	4	4	1450	87.7	0.82	19.8	2.3	2.3	7.6	64	33
YE3-112M-4	4	5.5	5.5	1465	88.6	0.82	26.1	2.2	2.3	7.8	65	35
YE3-132S-4	5.5	7.5	7.5	1465	89.6	0.83	35.9	2	2.3	7.9	71	49
YE3-132M-4	7.5	10	10	1470	90.4	0.84	48.7	2	2.3	7.5	71	59
YE3-160M-4	11	15	15	1470	91.4	0.85	71.5	2.2	2.3	7.7	73	130
YE3-160L-4	15	20	20	1470	92.1	0.86	97.4	2.2	2.3	7.8	73	148
YE3-180M-4	18.5	25.0	25.0	1470.0	92.6	0.9	120.0	2.0	2.3	7.8	76.0	192
YE3-180L-4	22.0	30.0	30.0	1475.0	93.0	0.9	143.0	2.0	2.3	7.8	76.0	206
YE3-200L-4	30.0	40.0	40.0	1480.0	93.6	0.9	194.0	2.0	2.3	7.3	76.0	275
YE3-225S-4	37.0	50.0	50.0	1480.0	93.9	0.9	239.0	2.0	2.3	7.4	78.0	325
YE3-225M-4	45.0	60.0	60.0	1485.0	942.0	0.9	290.0	2.0	2.3	7.4	78.0	350
YE3-250M-4	55.0	75.0	75.0	1490.0	94.6	0.9	354.0	2.0	2.3	7.4	79.0	435
YE3-280S-4	75.0	100.0	100.0	490.0	95.0	0.9	481.0	2.0	2.3	6.7	80.0	585
YE3-280M-4	90.0	120.0	120.0	1490.0	952.0	0.9	577.0	2.0	2.3	6.9	80.0	663
YE3-315S-4	110.0	150.0	150.0	1490.0	95.4	0.9	705.0	2.0	2.2	7.0	88.0	1010
YE3-315M-4	132.0	180.0	180.0	1490.0	95.6	0.9	846.0	2.0	2.2	7.0	88.0	140
YE3-315L1-4	160.0	220.0	220.0	1490.0	95.8	0.9	1026.0	2.0	2.2	7.1	88.0	1210
YE3-315L2-4	200.0	270.0	270.0	1490.0	96.0	0.9	1282.0	2.0	2.2	7.1	88.0	285
YE3-355M-4	250.0	340.0	340.0	1495.0	96.0	0.9	1597.0	2.0	2.2	7.1	95.0	1680
YE3-355L-4	315.0	430.0	430.0	1495.0	96.0	0.9	2012.0	2.0	2.2	7.1	95.0	1870

Nota: i parametri, le dimensioni e il peso sopra indicati sono solo di riferimento, per i dettagli fare riferimento al prodotto reale.

velocità sincrona 1000 giri/min
Digitare n.	Valutato produzione		Valutato attuale	Valutato velocità	EFF	Energia fattore COSΦ	Valutato Coppia Tst/Tn	Bloccato rotore/nominale coppia Tst/Tn	Massimo/nominato coppia Tm/Tn	Bloccato rotore/nominale attuale Ist/n	Rumore LWA	Peso
Digitare n.	kW	HP	A	giri/min	%		Nm				d3	KG
YE3-71M1-6	0.18	0.25	0.6	900	63.9	0.66	1.9	1.9	2	6	52	8.5
YE3-71M2-6	0.25	0.34	0.8	900	68.6	0.68	2.7	1.9	2	6	52	10
YE3-80M1-6	0.37	0.5	1.1	920	73.5	0.7	3.8	1.9	2	6	54	1
YE3-80M2-6	0.55	0.75	1.5	920	77.2	0.72	5.7	1.9	2.1	6	54	13
YE3-90S-6	0.75	1	2.0	945	78.9	0.7	7.6	2	2.1	6	57	16
YE3-90L-6	1.1	1.5	2.8	950	81	0.73	1.1	2	2.1	6	57	20
YE3-100L-6	1.5	2	3.8	950	82.5	0.73	15.1	2	2.1	6.5	61	26
YE3-112M-6	2.2	3	5.4	965	84.3	0.74	21.8	2	2.1	6.6	65	32
YE3-132S-6	3	4	7.2	975	85.6	0.74	29.4	2	2.1	6.8	69	44
YE3-132M1-6	4	5.5	9.5	975	86.8	0.74	39.2	2	2.1	6.8	69	53
YE3-132M2-6	5.5	7.5	12.7	975	88	0.75	53.9	2	2.1	7	69	58
YE3-160M-6	7.5	10	16.2	980	89.1	0.79	73.1	2	2.1	7	73	120
YE3-160L-6	1	15	23.1	980	90.3	0.8	107.2	2	2.1	7.2	73	145
YE3-180L-6	15	20	30.9	980	91.2	0.81	146	1.9	2.1	7.3	73	188
YE3-200L1-6	18.5	25	37.8	985	91.7	0.81	197	1.9	2.1	7.3	73	242
YE3-200L2-6	22	30	44.8	985	92.2	0.81	213	1.9	2.1	7.4	73	262
YE3-225M-6	30	40	59.1	985	92.9	0.83	291	1.9	2.1	6.9	74	320
YE3-250M-6	37	50	71.7	985	93.3	0.84	359	1.9	2.1	7.1	76	398
YE3-280S-6	45	60	85.8	990	93.7	0.85	434	1.9	2	7.3	78	532
YE3-280M-6	55	75	103	990	94.1	0.86	531	1.9	2	7.3	78	583
YE3-315S-6	75	100	143	990	94.6	0.84	723	1.9	2	6.6	83	965
YE3-315M-6	90	120	170	990	94.9	0.85	868	1.9	2	6.7	83	1085
YE3-315L1-6	110	150	207	990	95.1	0.85	1061	1.9	2	6.7	83	175
YE3-315L2-6	132	180	244	990	95.4	0.86	1273	1.9	2	6.8	83	1230
YE3-355M1-6	160	220	296	995	95.6	0.86	1536	1.9	2	6.8	85	1575
YE3-355M2-6	200	270	365	995	95.8	0.87	1920	1.9	2	6.8	85	1760
YE3-355L-6	250	340	456	995	95.8	0.87	2390	1.9	2	6.8	85	1920
velocità sincrona 750r/min
YE3-80M1-8	0.18	0.25	0.8	630	58.7	0.61	2.7	1.8	1.9	5.2	52	11
YE3-80M2-8	0.25	0.34	1.0	640	64.1	0.61	3.7	1.8	1.9	5.7	52	13
YE3-90S-8	0.37	0.5	1.3	660	69.3	0.61	5.4	1.8	1.9	6.2	56	16
YE3-90L-8	0.55	0.75	1.9	660	73	0.61	8.0	1.8	2	5.9	56	21
YE3-100L1-8	0.75	1	2.3	690	75	0.67	10.4	1.8	2	6.2	59	25
YE3-100L2-8	1.1	1.5	3.1	690	77.7	0.69	15.2	1.8	2	6.2	59	29
YE3-112M-8	1.5	2	4.1	700	79.7	0.7	20.5	1.8	2	6.7	61	31
YE3-132S-8	2.2	3	5.7	710	81.9	0.71	29.6	1.8	2	6.7	64	47
YE3-132M-8	3	4	7.5	710	83.5	0.73	40.4	1.8	2	6.9	64	56
YE3-160M1-8	4	5.5	9.8	720	84.8	0.73	53.1	1.9	2	6.9	68	108
YE3-160M2-8	5.5	7.5	13.1	720	86.2	0.74	73.0	1.9	2	6.9	68	19
YE3-160L-8	7.5	10	17.4	720	87.3	0.75	99.5	1.9	2	6.6	68	140
YE3-180L-8	1	14.67	25.1	730	87.5	0.76	143.9	2	2	6.6	70	199
YE3-200L-8	15	20	34.1	730	88	0.76	196.2	2	2	6.6	73	250
YE3-225S-8	18.5	24.67	41.1	730	90	0.76	242.0	1.9	2	6.6	73	297
YE3-225M-8	22	29.33	47.4	740	90.5	0.78	283.9	1.9	2	6.6	73	315
YE3-250M-8	30	40	63.4	740	91	0.79	387.2	1.9	2	6.6	75	424
YE3-280S-8	37	49.33	77.8	740	91.5	0.79	477.5	1.9	2	6.6	76	522
YE3-280M-8	45	60	94.1	740	92	0.79	580.7	1.9	2	6.6	76	567
YE3-315S-8	55	73.33	11	740	92.8	0.81	709.8	1.8	2	6.6	82	795
YE3-315M-8	75	100	151	740	93	0.81	967.9	1.8	2	6.6	82	900
YE3-315L1-8	90	120	178	740	93.8	0.82	1161.5	1.8	2	6.6	82	845
YE3-315L2-8	110	146.67	217	740	94	0.82	1419.6	1.8	2	6.6	82	1125
YE3-355M1-8	132	176	261	740	94.2	0.82	1703.5	1.8	2	6.4	89	1467
YE3-355M2-8	160	213.33	315	740	94.2	0.82	2064.9	1.8	2	6.4	89	1585
YE3-355L-8	200	266.67	387	740	94.5	0.83	2581.1	1.8	2	6.4	89	1823

Nota: i parametri, le dimensioni e il peso sopra indicati sono solo di riferimento, per i dettagli fare riferimento al prodotto reale.

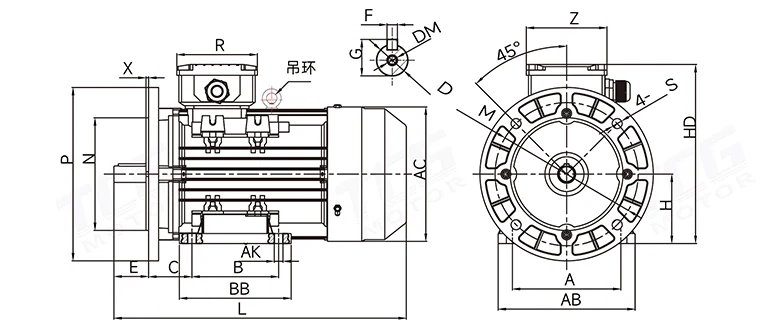

Dimensione di installazione

YE3 (lE3) 71-132 IM B35 installazione e dimensioni di ingombro

NO.	Numero polare	Dimensioni: (mm)
NO.	Numero polare	A	B	C	D	E	F	G	H	K	M	N	P	R	S	Z	AB	AC	BB	DM	HD	L
71M	2,4,6	12	90	45	14	30	5	16	71	7	130	110	160	93	10	93	140	140	112	M5"12	190	290
80M	2,4,6.8	125	100	50	19	40	6	21.5	80	10	165	130	200	93	12	93	158	155	130	M6“16	205	330
ANNI '90	2,4,6,8	140	100	56	24	50	8	27	90	10	165	130	200	93	12	93	175	168	130	MB*19	225	365
90 litri	2,4,6,8	140	125	56	24	50	8	27	90	10	165	130	200	93	12	93	175	168	155	M8*19	225	390
100 litri	2.4,6.8	160	140	63	28	60	8	31	100	12	215	180	250	104	15	104	200	195	175	M10*22	260	450
112M	2,4,6,8	190	140	70	28	60	8	31	112	12	215	180	250	113	15	113	225	220	176	M10'22	290	450
132S	2.4,6.8	216	140	89	38	80	10	41	132	13	265	230	300	113	15	113	255	260	185	MI2*28	330	505
132M	2,4,6,8	216	178	89	38	80	10	41	132	13	265	230	300	113	15	113	255	260	223	MI2*28	330	535
160M	2,4,6.8	254	210	108	42	110	12	37	160	14.5	300	250	350	152	18.5	162	314	314	260	M16“36	411	608
160 litri	2,4,6,8	254	254	108	42	110	12	37	160	14.5	300	250	350	152	18.5	162	314	314	304	M16'36	411	652
180M	2,4,8	279	241	121	48	110	14	42.5	180	14.5	300	250	350	152	18.5	162	349	355	311	M16*36	447	688
180 litri	46.8	279	279	121	48	110	14	42.5	180	14.5	300	250	350	152	18.5	162	349	355	349	M16°36	447	726
200 litri	2,4,6,8	318	305	133	55	140	16	49	200	16.5	350	300	400	190	18.5	210	388	397	369	M20*42	499	779
225S	4.8	356	286	149	60	110	18	53	225	18.5	400	350	450	190	18.5	210	431	446	368	M20*42	547	824
225M	2	356	311	149	55	140	16	49	225	18.5	400	350	450	190	18.5	210	431	446	393	M20*42	547	819
225M	46.8	356	311	149	60	140	18	53	225	18.5	400	350	450	190	18.5	210	431	446	393	M20*42	547	849
250M	2	406	349	168	60	140	18	53	250	24	500	450	550	218	18.5	248	484	485	445	M20*42	608	910
250M	4,6,8	406	349	168	65	140	18	58	250	24	500	450	550	218	18.5	248	484	485	445	M20*42	608	910
280S	2	457	368	190	75	140	18	58	280	24	500	450	550	218	18.5	248	542	547	485	M20*42	667	982
280S	4,6,8	457	368	190	65	140	20	67.5	280	24	500	450	550	218	18.5	248	542	547	485	M20*42	667	982
280M	2	457	419	190	65	140	18	58	280	24	500	450	550	218	18.5	248	542	547	536	M20*42	667	1033
280M	4.6.8	457	419	190	75	140	20	67.5	280	24	500	450	550	218	18.5	248	542	547	536	M20*42	667	1033
315S	2	508	406	216	65	140	18	58	315	28	600	550	660	280	24	320	628	620	570	M20*42	842	1194
315S	46.8	508	406	216	80	170	22	71	315	28	600	550	660	280	24	320	628	620	570	M20*42	842	1224
315M	2	508	457	216	65	140	18	58	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1304
315M	46.8	508	457	216	80	170	22	71	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1334
315 litri	2	508	508	216	65	140	18	58	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1304
315 litri	4,6,8	508	508	216	80	170	22	71	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1334
355M	2	670	560	254	75	140	20	67.5	355	28	740	680	800	330	24	380	726	698	750	M20*50	997	1486
355M	4,6,8	610	560	254	95	170	25	86	355	28	740	680	800	330	24	380	726	698	750	M24*50	997	1516
355 litri	2	610	630	254	75	140	20	67.5	355	28	740	680	800	330	24	380	726	698	750	M20*50	997	1486
355 litri	46.8	610	630	254	95	170	25	86	355	28	740	680	800	330	24	380	726	698	750	M24*50	997	1516

Nota: il motore 71-90 non ha anello di sollevamento

Vantaggi e caratteristiche del prodotto

Risparmio energetico: essendo un motore di grado di efficienza energetica IE3, riduce significativamente la perdita di energia rispetto ai motori tradizionali, aiutando le aziende a ridurre sostanzialmente i costi dell'elettricità.

Durata: il motore ad alta efficienza B3 montato su piedi utilizza un alloggiamento in alluminio pressofuso, che non solo riduce il peso del motore ma migliora anche l'efficienza di dissipazione del calore, garantendo un funzionamento stabile a lungo termine in ambienti interni che vanno da -15 ℃ a +40 ℃.

Basso contenuto di carbonio: migliorando l’utilizzo dell’energia, le emissioni di carbonio vengono ridotte, in linea con la tendenza dello sviluppo verde nell’industria moderna.

Elevata versatilità: le dimensioni di installazione e la potenza nominale del motore ad alta efficienza B3 con montaggio su piedi sono conformi agli standard internazionali, facilitando la sostituzione di modelli di apparecchiature più vecchi senza richiedere modifiche alla base di installazione.

Aree di applicazione

Il motore ad alta efficienza B3 con montaggio su piedi è ampiamente utilizzato nei seguenti settori grazie alle sue eccellenti prestazioni di protezione (IP55) e alla capacità di resistere ad ambienti difficili:

Petrolchimico: adatto per applicazioni che richiedono protezione da polvere e corrosione.

Minerario e metallurgico: soddisfa le esigenze industriali di funzionamento continuo e gravoso.

Macchinari generali: alimentazione di pompe, ventilatori, compressori, ecc.

High Efficiency Motor Applications

Imballaggio e spedizione

Confezione: questo motore B3 ad alta efficienza montato su piedi è confezionato in una scatola di cartone ondulato ad alta resistenza o in una cassa di legno personalizzata, completamente avvolto con cotone perlato EPE all'interno per garantire protezione da urti e umidità durante il trasporto.

Politica di spedizione: per i modelli standard e i modelli personalizzati non standard (come lunghezze o tensioni dell'albero speciali), consultare il servizio clienti. Supportiamo il trasporto marittimo/DHL/aereo in tutto il mondo.

Forza aziendale

Corporate Strength

Riconoscimenti e qualifiche aziendali

Honors and Qualifications

Marchi partner

Partner Brands

Domande frequenti

Q1: Qual è la differenza tra il motore YE3 e i tradizionali motori della serie Y?

R: La serie YE3 è un sostituto aggiornato delle serie Y, Y2 e YX3. YE3 raggiunge la classificazione di efficienza energetica ultraelevata IE3, risparmiando più energia rispetto alla tradizionale serie Y. Utilizza inoltre una tecnologia più avanzata dell'alloggiamento in alluminio pressofuso per una migliore dissipazione del calore e un peso più leggero.

Q2: Questo motore ad alta efficienza B3 montato su piedi può essere utilizzato all'aperto?

R: Questo motore B3 ad alta efficienza con montaggio su piedi è progettato per ambienti interni, con un intervallo di temperatura adeguato compreso tra -15 ℃ e +40 ℃. Sebbene il suo grado di protezione sia IP55 (che fornisce una certa resistenza agli spruzzi d'acqua), si consiglia di utilizzarlo in un ambiente riparato per prolungarne la durata.

Q3: Qual è lo standard di efficienza energetica IE3?

R: IE3 è il livello di "efficienza ultraelevata" negli standard di efficienza energetica per i motori asincroni trifase stabiliti dalla Commissione Elettrotecnica Internazionale (IEC). L'utilizzo di motori IE3 è la migliore pratica in risposta alle politiche nazionali di risparmio energetico e riduzione delle emissioni e per ridurre i costi operativi aziendali.

Tag caldi: Cina Produttore, fornitore, fabbrica con motore ad alta efficienza B3 montato su piedi

Categoria correlata

Invia richiesta

Informazioni di contatto



Indirizzo

N. 5 Chaoyang Industrial Road, città di Yayao, città di Heshan, provincia di Guangdong, Cina


tel

+86-13929025652


E-mail

hf5@hshengfu.com

Cerchi un partner automobilistico affidabile? Contatta Hengfu per un preventivo rapido su ordini all'ingrosso. Prezzi di fabbrica competitivi e servizi OEM professionali garantiti.
