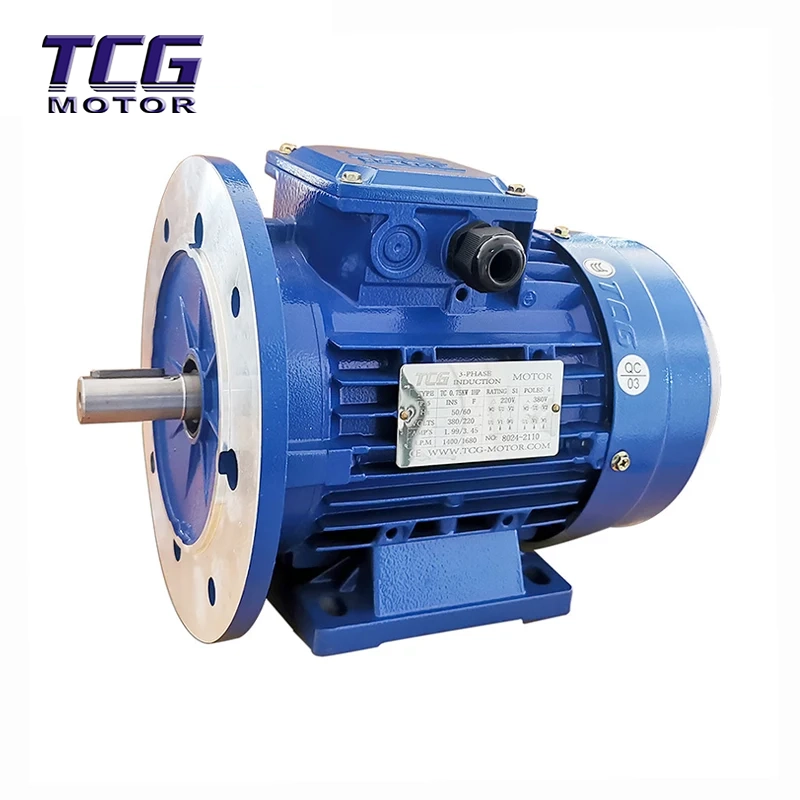

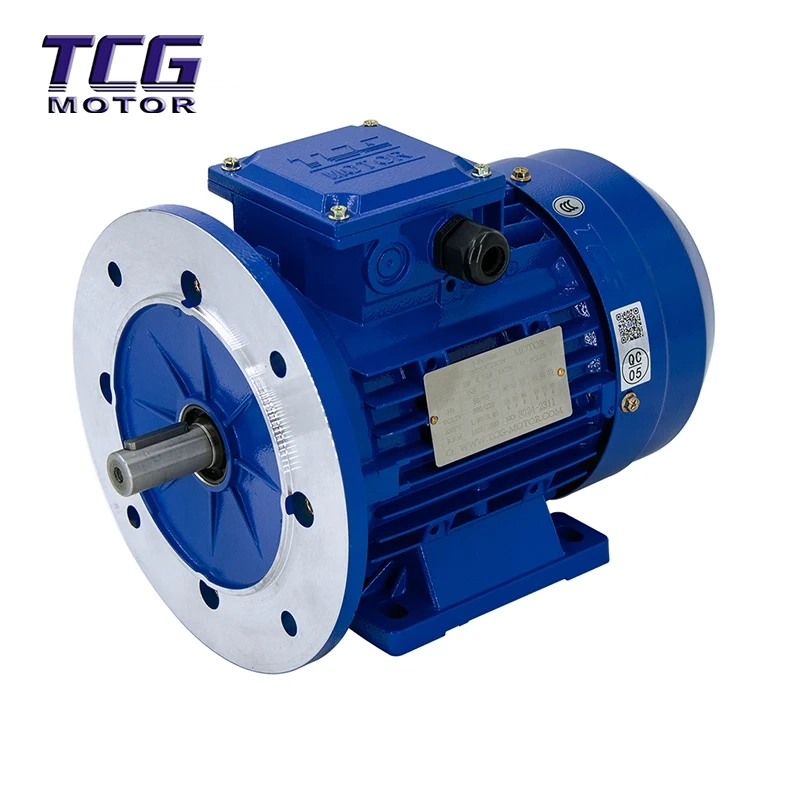

Questo motore con alloggiamento in alluminio B35 montato su piedi è un'opzione di alimentazione altamente conveniente per macchinari di uso generale. Dotato di un alloggiamento in lega di alluminio pressofuso ad alta resistenza e che incorpora lo standard di montaggio B35, combina perfettamente i vantaggi del montaggio con piedino orizzontale e del montaggio con flangia verticale, fornendo alla tua attrezzatura un'eccezionale flessibilità di installazione.
Doppio montaggio (B35): presenta entrambe le interfacce di montaggio B3 (piede orizzontale) e B5 (flangia verticale). Ciò significa che il motore può essere posizionato orizzontalmente a terra (B3), collegato direttamente all'apparecchiatura tramite la flangia (B5) o anche installato verticalmente, riducendo significativamente i costi di inventario e di modifica dell'apparecchiatura.
Eccezionale rapporto costi-benefici: rispetto ai tradizionali motori in ghisa, l'alloggiamento in lega di alluminio non solo è più leggero, ma vanta anche una conduttività termica superiore. Abbinato a processi produttivi standardizzati, offre un prodotto ad alte prestazioni ad un prezzo altamente competitivo.
Dissipazione rapida del calore: la conduttività termica dell'alluminio è più di tre volte quella della ghisa. Combinato con un design unico delle alette di dissipazione del calore, dissipa rapidamente il calore interno, proteggendo efficacemente le bobine, prolungando la vita del motore e riducendo i costi di manutenzione a lungo termine.
|
TIPO |
Energia |
VALUTATO VELOCITÀ |
VALUTATO |
ENERGIA |
VALUTATO |
INIZIO |
CARICO FATTORE |
Multiplo di di partenza attuale |
PESO |
|
chilowatt |
giri/min |
(UN) |
COSΦ |
MN(N·M) |
Mst/MN |
MMAX/MN |
È/In |
(KG) | |
|
2P |
|||||||||
|
TC5612 |
0.09 |
2800 |
0.32 |
0.68 |
0.31 |
2.3 |
2.3 |
6.0 |
2.6 |
|
TC5622 |
0.12 |
2800 |
0.38 |
0.71 |
0.41 |
2.3 |
2.3 |
6.0 |
3.1 |
|
TC5632 |
0.18 |
2800 |
0.65 |
0.70 |
0.62 |
2.3 |
2.3 |
6.0 |
3.6 |
|
TC6312 |
0.18 |
2800 |
0.51 |
0.8 |
0.62 |
2.3 |
2.3 |
5.5 |
3.8 |
|
TC6322 |
0.25 |
2800 |
0.67 |
0.81 |
0.86 |
2.3 |
2.3 |
5.5 |
3.8 |
|
TC6332 |
0.37 |
2800 |
1.05 |
0.78 |
1.26 |
2.3 |
2.3 |
6.1 |
4.2 |
|
TC7112 |
0.37 |
2800 |
0.98 |
0.81 |
1.26 |
2.3 |
2.3 |
6.1 |
5.4 |
|
TC7122 |
0.55 |
2800 |
1.33 |
0.82 |
1.88 |
2.3 |
2.3 |
6.1 |
5.9 |
|
TC7132 |
0.75 |
2800 |
1.82 |
0.83 |
2.56 |
2.3 |
2.3 |
6.1 |
6.4 |
|
TC8012 |
0.75 |
2800 |
1.78 |
0.83 |
2.56 |
2.3 |
2.3 |
6.1 |
8.1 |
|
TC8022 |
1.1 |
2800 |
2.49 |
0.84 |
3.75 |
2.3 |
2.3 |
7.0 |
9.3 |
|
TC-90S-2 |
1.5 |
2840 |
3.34 |
0.84 |
5.04 |
2.3 |
2.3 |
7.0 |
10.9 |
|
TC-90L-2 |
2.2 |
2840 |
4.69 |
0.85 |
7.40 |
2.3 |
2.3 |
7.0 |
13.8 |
|
TC-100L1-2 |
3 |
2860 |
6.14 |
0.87 |
10.0 |
2.3 |
2.3 |
7.5 |
19.6 |
|
TC-112M-2 |
4 |
2860 |
7.83 |
0.88 |
13.3 |
2.3 |
2.3 |
7.5 |
29 |
|
TC-132S1-2 |
5.5 |
2900 |
10.7 |
0.88 |
18.1 |
2.3 |
2.3 |
7.5 |
39 |
|
TC-13252-2 |
7.5 |
2900 |
14.2 |
0.88 |
24.7 |
2.3 |
2.3 |
7.5 |
47.5 |
Nota: i parametri di cui sopra sono condizionati: 3 fasi Y2-380V/50Hz
Ampiamente utilizzato in apparecchiature per uso generale che richiedono un'installazione flessibile ed un elevato rapporto costo-efficacia, il motore con alloggiamento in alluminio B35 montato su piedi è la scelta preferita per i seguenti settori grazie al suo metodo di installazione universale e all'elevato rapporto costo-efficacia:
Attrezzature per il trasporto di fluidi: pompe dell'acqua, ventilatori, compressori d'aria (la rapida dissipazione del calore è fondamentale).
Attrezzature per la produzione di precisione: macchine utensili CNC, macchine per la lavorazione del legno, macchine per il taglio del vetro, macchine tessili (la bassa rumorosità garantisce un ambiente sicuro).
Automazione e logistica: trasportatori automatizzati per linee di produzione, apparecchiature di smistamento (leggere per una facile movimentazione).
Altri campi: strumenti medici, macchine alimentari, attrezzature per la protezione ambientale.
Scala del servizio: sin dalla sua fondazione, l'azienda ha servito con successo oltre 50.000 clienti, guadagnandosi un'eccellente reputazione sul mercato.
Filosofia del marchio: Aderendo ai principi "La qualità vince il mercato, il servizio vince l'immagine, l'innovazione vince il futuro", l'azienda è impegnata a costruire un rinomato marchio di trasmissioni ad alta efficienza e risparmio energetico.
Guida alla selezione: forniamo una guida professionale alle dimensioni di installazione B35 (orizzontale/verticale a duplice scopo) per garantire un perfetto abbinamento con la vostra attrezzatura.
Consulenza tecnica: forniamo supporto tecnico, inclusa la coppia di installazione e i metodi di cablaggio.
Impegno di servizio: ci impegniamo a fornire ai clienti soluzioni di trasmissione complete e un perfetto servizio post-vendita.
Q1: Qual è il metodo di montaggio B35?
R: B35 si riferisce ad un motore che combina le caratteristiche strutturali di B3 (montaggio con piedini orizzontali) e B5 (montaggio con flangia verticale). Ciò significa che il motore può essere installato orizzontalmente a terra come un normale motore, oppure può essere collegato direttamente al carico tramite una flangia, offrendo grande flessibilità e versatilità.
Q2: Perché questo motore è così conveniente?
R: Il motore B35 integra due metodi di montaggio, consentendoti di acquistare un solo modello per soddisfare le esigenze di varie apparecchiature, riducendo la pressione delle scorte. Sebbene l'involucro in lega di alluminio abbia un costo del materiale più elevato, offre un'elevata efficienza di lavorazione, un'eccellente dissipazione del calore e un peso leggero, con un conseguente costo complessivo significativamente inferiore rispetto ai tradizionali motori con involucro in ferro.
Q3: La dissipazione del calore è davvero migliore per i motori con cassa in alluminio rispetto a quelli con cassa in ferro?
R: Sì. L'alluminio ha tre volte la conduttività termica della ghisa, consentendogli di condurre rapidamente il calore dall'interno del motore alle alette di raffreddamento per la dissipazione. Ciò non solo rende il motore più compatto, ma previene anche efficacemente il surriscaldamento e prolunga la durata dei materiali isolanti e dei cuscinetti.
Q4: Questo motore con alloggiamento in alluminio B35 montato su piedi è adatto all'uso in ambienti umidi?
R: Il motore B35 standard ha un grado di protezione IP54, adatto alla maggior parte degli ambienti industriali. Tuttavia, va notato che i motori con involucro in alluminio possono corrodersi in ambienti con acidi forti, alcali forti o umidità estrema. Per ambienti difficili, si consiglia di consultare il servizio clienti per il trattamento anticorrosione superficiale o scegliere un motore in ghisa.
