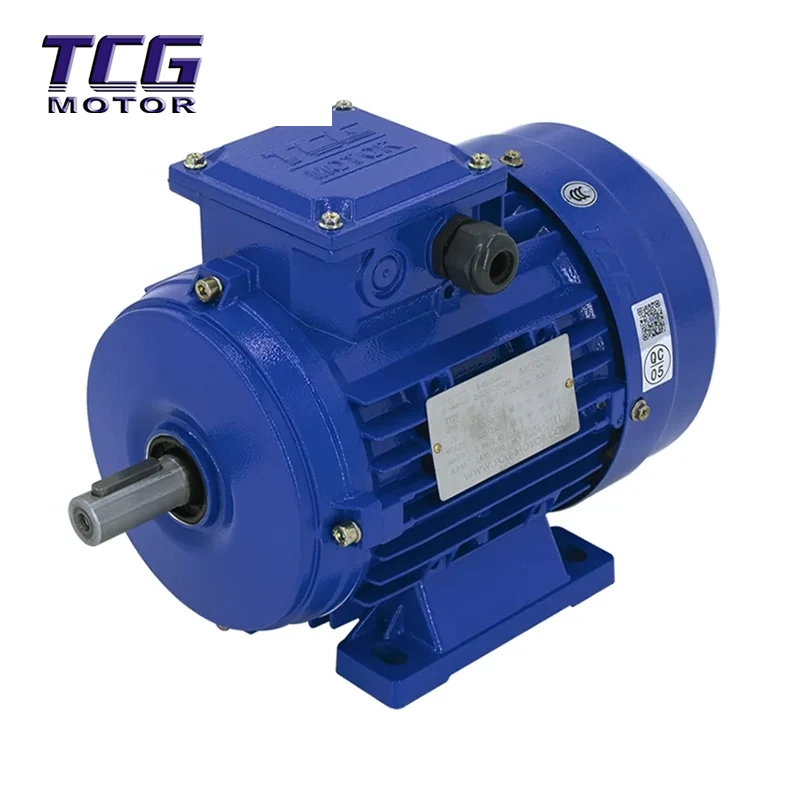

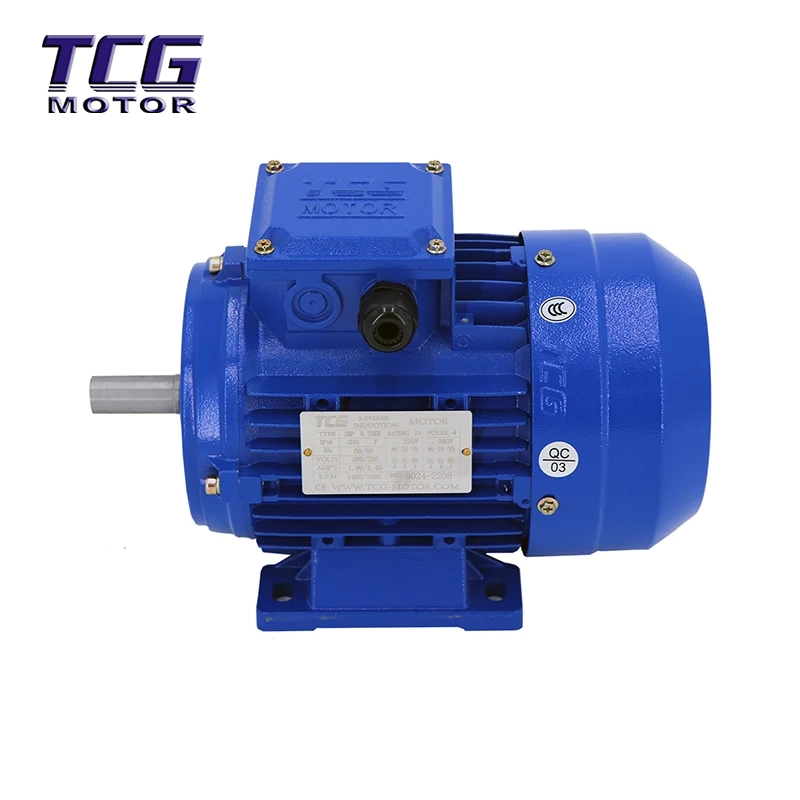

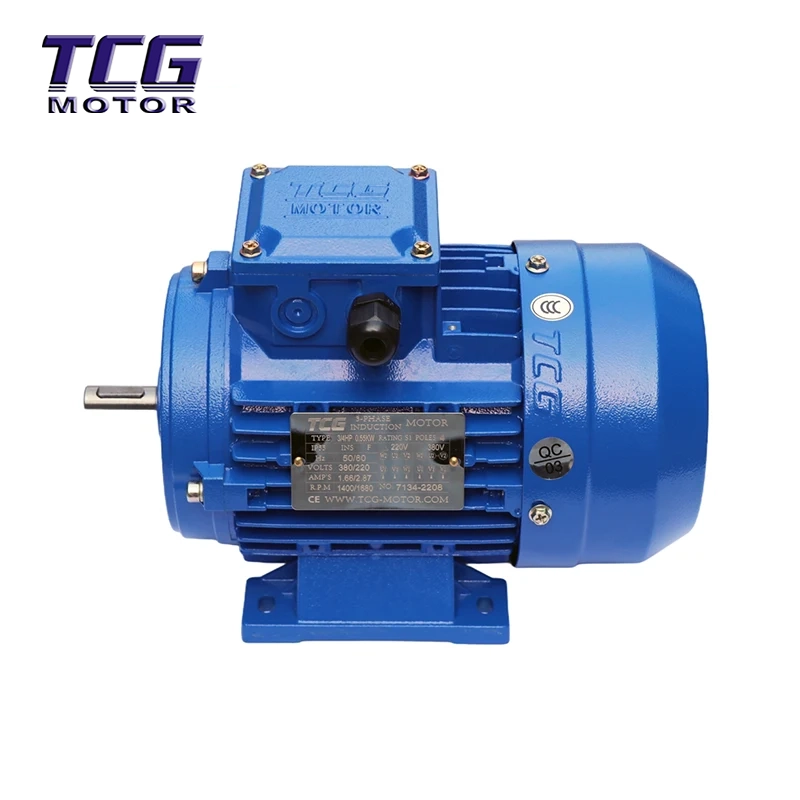

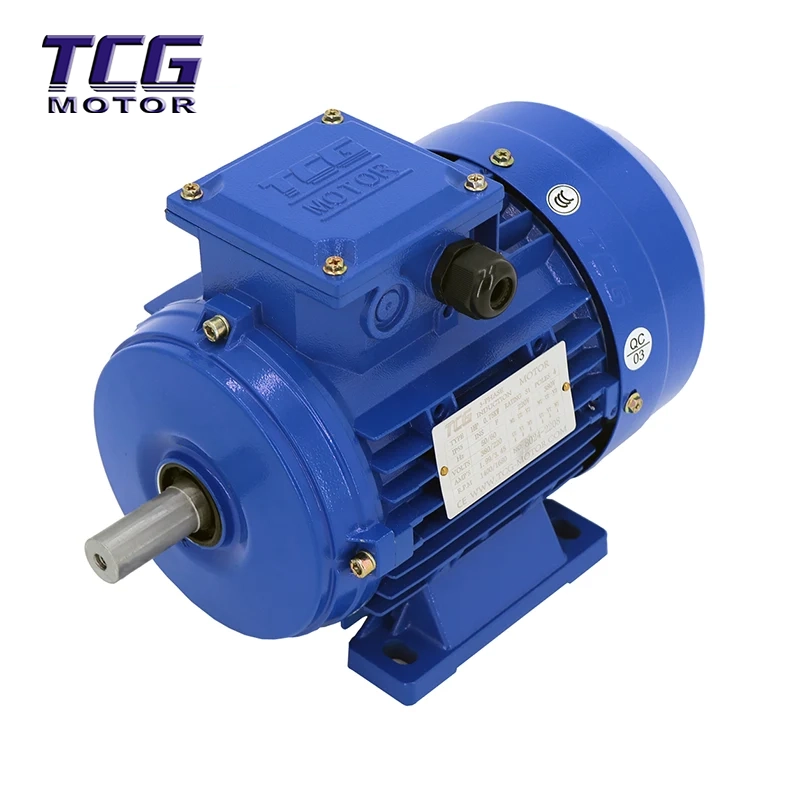

Il motore Hengfu con alloggiamento in alluminio B3 montato su piedi è progettato per eccellere in ambienti impegnativi, offrendo un'ampia gamma di potenza da 0,06 kW a 7,5 kW su 8 dimensioni di telaio standard. Conforme alle dimensioni IEC e agli standard di efficienza IE3, questo motore è dotato di un guscio in alluminio resistente alla corrosione che garantisce un raffreddamento rapido e un ingombro leggero. Il suo nucleo è costruito per durare a lungo, utilizzando cuscinetti NSK di precisione e isolamento di Classe F per garantire un funzionamento stabile e silenzioso anche in condizioni umide o polverose. In qualità di fabbrica di origine con sede in Cina, forniamo ai clienti globali tempi di consegna stabili e opzioni di montaggio personalizzate, rendendola la soluzione di azionamento ideale per il trasporto, l'imballaggio, la lavorazione degli alimenti e le apparecchiature chimiche.
L'intera struttura con alloggiamento in alluminio del motore B3 montata su piedi, buone prestazioni di tenuta. E soddisfa lo standard IP55 per la protezione del guscio esterno.
Il design del dissipatore di calore per il raffreddamento fornisce un'ampia superficie e un'elevata capacità termica, in modo che i motori possano funzionare bene in un ambiente operativo molto terribile.
La precisa compensazione del bilanciamento dinamico e i cuscinetti a basso rumore fanno sì che il motore funzioni in modo più fluido e silenzioso.
Con classi di isolamento F.
Quando il dispositivo di tenuta preimpostato dell'albero di uscita è collegato al variatore e al riduttore, la tenuta sarà più sicura.
Esiste un'intercambiabilità superiore tra lo standard dimensionale IEC e la forma montata IM.
Calotta esterna: lega di alluminio
Albero: acciaio 40Cr raffinato a caldo
Filo elettromagnetico: Poly-QZ-2; Poliammide QZY-2
Piastra in acciaio Si: DW470/600/800
Cuscinetto: C&U; NSK; NTN; SKF; ALTRO
Argento RAL9006
Blu RAL5010

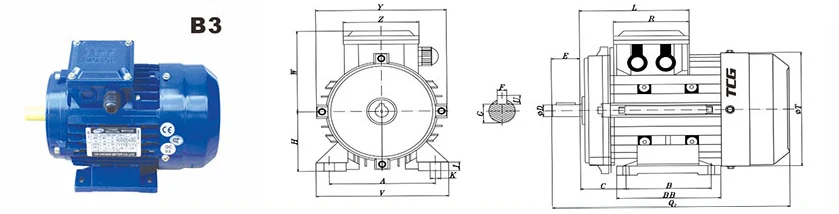

| NO. | A | B | C | D | E | F | G | H | 1 | Q2 | U | V | W | Y | BB | L | R | T | Z | K | Motore a frequenza variabile |
| TC56 | 90 | 71 | 35 | 9 | 20 | 3 | 7.3 | 56 | 10 | 204 | 3 | 110 | 77 | 108 | 87 | 90 | 65 | 112 | 65 | 5.8 | - |
| TC63 | 100 | 80 | 43 | 11 | 23 | 4 | 8.8 | 63 | 9 | 222 | 4 | 126 | 84 | 119 | 100 | 101 | 70 | 120 | 70 | 8 | 282 |
| TC71 | 112 | 90 | 47 | 14 | 30 | 5 | 11.3 | 71 | 10 | 247 | 5 | 140 | 94 | 136 | 110 | 116 | 80 | 139 | 80 | 7 | 302 |
| TC80 | 125 | 100 | 51 | 19 | 40 | 6 | 15.8 | 80 | 10 | 287 | 6 | 159 | 108 | 153 | 125 | 130 | 90 | 156 | 90 | 10 | 343 |
| TC90 | 140 |
100 (125) |
56 | 24 | 50 | 8 | 20 | 90 | 12 |
315 (34) |
7 | 180 | 110 | 158 |
130 (155) |
134 | 90 | 162 | 90 | 10 |
370 (388) |
| TC100 | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 14 | 389 | 7 | 200 | 150 | 191 | 176 | 134 | 104 | 196 | 104 | 12 | 443 |
| TC112 | 190 | 140 | 71 | 28 | 60 | 8 | 24 | 112 | 15 | 398 | 7 | 224 | 147 | 204 | 176 | 170 | 130 | 204 | 130 | 12 | - |
| TC132 | 216 |
140 (178) |
89 | 38 | 80 | 10 | 33 | 132 | 16 |
457 (503) |
8 | 255 | 174 | 243 |
185 (220) |
187 | 140 | 243 | 150 | 13 | - |

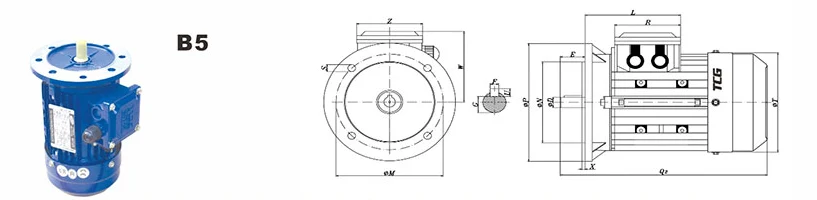

| NO. | D | E | F | G | M | N | P | Q₂ | S | U | W | X | L | R | T | Z | Motore a frequenza variabile |
| TC56 | 6 | 20 | 3 | 7.3 | 100 | 80 | 120 | 204 | 7 | 3 | 77 | 2.5 | 90 | 65 | 112 | 65 | - |
| TC63 | 11 | 23 | 4 | 8.8 | 115 | 95 | 140 | 222 | 9.5 | 4 | 84 | 3 | 97 | 70 | 120 | 70 | 282 |
| TC71 | 14 | 30 | 5 | 11.3 | 130 | 110 | 160 | 247 | 9.5 | 5 | 94 | 3.5 | 115 | 80 | 139 | 80 | 302 |
| TC80 | 19 | 40 | 6 | 15.8 | 165 | 130 | 200 | 286 | 11 | 6 | 108 | 3.5 | 130 | 90 | 156 | 90 | 343 |
| TC90 | 24 | 50 | 8 | 20 | 165 | 130 | 200 |
315 (340) |
11 | 7 | 111 | 3.5 | 129 | 90 | 162 | 90 |
370 (388) |
| TC100 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 390 | 15 | 7 | 150 | 4 | 141 | 104 | 196 | 104 | 443 |
| TC112 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 398 | 15 | 7 | 147 | 4 | 170 | 130 | 204 | 130 | - |
| TC132 | 38 | 80 | 10 | 33 | 265 | 230 | 300 |
457 (503) |
15 | 8 | 174 | 4 | 187 | 140 | 243 | 150 | - |
Nota: è possibile aggiungere conversione di frequenza, frenatura ed encoder; Il raddrizzatore del motore autofrenante DC è esterno, con le stesse dimensioni di cui sopra. () rappresenta le dimensioni di 90L e 132M.
| TIPO |
ENERGIA (KW) |
Valutato Velocità (giri/MIN) |
Valutato Attuale (UN) |
Energia Fattore COSΦ |
Valutato Coppia (WN) |
Avvio Coefficiente |
Cuscinetto Coefficiente |
Sovraccarico Coefficiente |
Peso (kg) |
|
2P n0=3000 giri/min |
|||||||||
| TC5612 | 0.09 | 2800 | 0.32 | 0.68 | 0.307 | 2.3 | 2.3 | 6 | 2.6 |
| TC5622 | 0.12 | 2800 | 0.38 | 0.71 | 0.410 | 2.3 | 2.3 | 6 | 3.1 |
| TC5632 | 0.18 | 2800 | 0.65 | 0.70 | 0.614 | 2.3 | 2.3 | 6 | 3.6 |
| TC6312 | 0.18 | 2800 | 0.51 | 0.80 | 0.614 | 2.2 | 2.2 | 5.5 | 3.8 |
| TC6322 | 0.25 | 2800 | 0.67 | 0.81 | 0.853 | 2.2 | 2.2 | 5.5 | 3.8 |
| TC6332 | 0.37 | 2800 | 1.05 | 0.78 | 1.26 | 2.2 | 2.2 | 6.1 | 4.2 |
| TC7112 | 0.37 | 2800 | 0.98 | 0.81 | 1.26 | 2.2 | 2.2 | 6.1 | 5.4 |
| TC7122 | 0.55 | 2800 | 1.33 | 0.82 | 1.88 | 2.2 | 2.3 | 6.1 | 5.9 |
| TC7132 | 0.75 | 2800 | 1.82 | 0.83 | 2.56 | 2.3 | 2.3 | 6.1 | 6.4 |
| TC8012 | 0.75 | 2800 | 1.78 | 0.83 | 2.56 | 2.2 | 2.3 | 6.1 | 8.1 |
| TC8022 | 1.1 | 2800 | 2.49 | 0.84 | 3.75 | 2.2 | 2.3 | 7 | 9.3 |
| TC90S2 | 1.5 | 2840 | 3.34 | 0.84 | 5.04 | 2.2 | 2.3 | 7 | 10.9 |
| TC90L2 | 2.2 | 2840 | 4.69 | 0.85 | 7.40 | 2.2 | 2.3 | 7 | 13.8 |
| TC100L2 | 3 | 2860 | 6.14 | 0.87 | 10.0 | 2.2 | 2.3 | 7.5 | 19.6 |
| TIPO |
ENERGIA (KW) |
Valutato Velocità (giri/MIN) |
Valutato Attuale (UN) |
Energia Fattore COSΦ |
Valutato Coppia (WN) |
Avvio Coefficiente |
Cuscinetto Coefficiente |
Sovraccarico Coefficiente |
Peso (kg) |
|
4P n0=1500 giri/min |
|||||||||
| TC5614 | 0.06 | 1380 | 0.28 | 0.58 | 0.410 | 2.4 | 2.4 | 6 | 3.3 |
| TC5624 | 0.09 | 1380 | 0.39 | 0.61 | 0.614 | 2.4 | 2.4 | 6 | 3.3 |
| TC5634 | 0.12 | 1380 | 0.52 | 0.62 | 0.819 | 2.4 | 2.4 | 6 | 3.8 |
| TC6314 | 0.12 | 1380 | 0.43 | 0.72 | 0.819 | 2.1 | 2.2 | 4.4 | 4.0 |
| TC6324 | 0.18 | 1380 | 0.61 | 0.73 | 1.23 | 2.1 | 2.2 | 4.4 | 4.0 |
| TC6334 | 0.25 | 1380 | 0.86 | 0.67 | 1.71 | 2.1 | 2.2 | 5.2 | 4.5 |
| TC6344 | 0.37 | 1380 | 1.2 | 0.67 | 2.50 | 2.1 | 2.2 | 5.2 | 4.8 |
| TC7114 | 0.25 | 1400 | 0.76 | 0.74 | 1.71 | 2.1 | 2.2 | 5.2 | 5.2 |
| TC7124 | 0.37 | 1400 | 1.07 | 0.75 | 2.53 | 2.1 | 2.2 | 5.2 | 5.3 |
| TC7134 | 0.55 | 1400 | 1.66 | 0.7 | 3.75 | 2.4 | 2.3 | 5.2 | 6.2 |
| TC7144 | 0.75 | 1400 | 2.1 | 0.68 | 5.12 | 2.4 | 2.3 | 6 | 7.2 |
| TC8014 | 0.55 | 1400 | 1.54 | 0.75 | 3.75 | 2.4 | 2.3 | 5.2 | 7.8 |
| TC8024 | 0.75 | 1400 | 1.99 | 0.76 | 5.12 | 2.3 | 2.3 | 6 | 9.3 |
| TC8034 | 1.1 | 1400 | 2.78 | 0.77 | 7.40 | 2.3 | 2.3 | 6 | 10.6 |
| TC90S4 | 1.1 | 1420 | 2.80 | 0.77 | 7.40 | 2.3 | 2.3 | 6 | 11.3 |
| TC90L4 | 1.5 | 1420 | 3.65 | 0.79 | 10.1 | 2.3 | 2.3 | 6 | 14.2 |
| TC100L1-4 | 2.2 | 1420 | 5.05 | 0.81 | 14.8 | 2.3 | 2.3 | 7 | 19.7 |
| TC100L2-4 | 3 | 1420 | 6.64 | 0.82 | 20.2 | 2.3 | 2.3 | 7 | 23.9 |
| TIPO |
ENERGIA (KW) |
Valutato Velocità (giri/MIN) |
Valutato Attuale (UN) |
Energia Fattore COSΦ |
Valutato Coppia (WN) |
Avvio Coefficiente |
Cuscinetto Coefficiente |
Sovraccarico Coefficiente |
Peso (kg) |
|
2P n0=3000 giri/min |
|||||||||
| TC7116 | 0.18 | 910 | 0.71 | 0.66 | 1.88 | 1.9 | 2.0 | 4.0 | 6.0 |
| TC7126 | 0.25 | 910 | 0.92 | 0.68 | 2.62 | 1.9 | 2.0 | 4.0 | 7.2 |
| TC8016 | 0.37 | 910 | 1.27 | 0.70 | 3.88 | 1.9 | 2.0 | 4.7 | 7.8 |
| TC8026 | 0.55 | 910 | 1.74 | 0.72 | 5.77 | 1.9 | 2.1 | 4.7 | 9.2 |
| TC90S6 | 0.75 | 920 | 2.23 | 0.72 | 7.78 | 2.0 | 2.1 | 5.5 | 11.6 |
| TC90L6 | 1.1 | 920 | 3.10 | 0.73 | 11.4 | 2.0 | 2.1 | 5.5 | 14.3 |
| TC100L6 | 1.5 | 940 | 3.89 | 0.75 | 15.2 | 2.0 | 2.1 | 5.5 | 18.4 |
Nota: i parametri sopra indicati sono soggetti a condizione: 3 fasi Y2-38OV/5OHz
1. Quali standard di efficienza soddisfano i vostri motori?
Il nostro motore con alloggiamento in alluminio B3 montato su piedi è conforme al livello di efficienza IE3 secondo IEC 60034-30-1. Per i mercati che richiedono una maggiore efficienza, su richiesta offriamo anche modelli con efficienza premium IE4. Tutti i motori soddisfano GB18613-2020 e le normative energetiche internazionali.
2. Qual è la gamma di potenza e le dimensioni del telaio disponibili?
Il nostro motore con alloggiamento in alluminio B3 montato su piedi copre da 0,06 kW a 7,5 kW con 8 dimensioni di telaio standard. Offriamo anche la personalizzazione di potenze e dimensioni di montaggio speciali per soddisfare esigenze di progetto specifiche.
3. Che certificazioni avete per l'export?
Forniamo certificazioni ISO9001, CE e CCC. I nostri motori sono prodotti secondo gli standard IEC e GB, garantendo la conformità con la maggior parte dei mercati internazionali, tra cui Europa, Sud-Est asiatico, Medio Oriente e Sud America.
4. Posso ottenere motori OEM o personalizzati?
Sì, TCG è una fabbrica cinese professionale che offre servizi OEM/ODM completi. Supportiamo materiali per alberi personalizzati (acciaio inossidabile 304/316), colori di verniciatura speciali (codice RAL), personalizzazione della tensione, riscaldatori, sensori di temperatura e opzioni di branding.
5. Qual è il tempo di consegna per gli ordini all'ingrosso?
In qualità di produttore con produzione interna, il nostro tempo di consegna standard è di 15-20 giorni lavorativi per ordini all'ingrosso. Gli ordini dei campioni possono essere organizzati entro 7-10 giorni. Supportiamo anche i termini di spedizione FOB e CIF.
6. Quali tipi di montaggio sono disponibili?
Offriamo varie configurazioni di montaggio tra cui B3 (montato su piedi), B5 (montato su flangia), B14 (montato su superficie) e B35 (combinato). Il tipo B3 con piedi è quello più comunemente utilizzato per le applicazioni industriali.
7. Come garantite la qualità del prodotto e l'efficienza energetica?
Ogni motore viene sottoposto a test al 100% prima della spedizione, inclusi test di corrente a vuoto, vibrazioni, rumore e resistenza all'isolamento. Utilizziamo cuscinetti NSK o SKF, acciaio al silicio di alta qualità (DW470/600/800) e avvolgimenti in rame puro al 100% con isolamento di classe F per garantire affidabilità a lungo termine ed elevata efficienza.
8. Qual è la garanzia e il supporto post-vendita?
Offriamo una garanzia standard di 18 mesi dalla data di spedizione. Il nostro team tecnico fornisce supporto remoto, fornitura di pezzi di ricambio e assistenza per la risoluzione dei problemi. Per progetti di grandi dimensioni, possiamo anche organizzare una consulenza in loco, se necessario.
